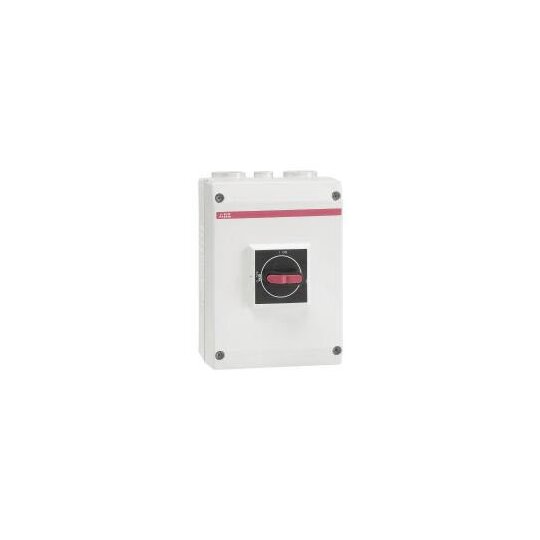

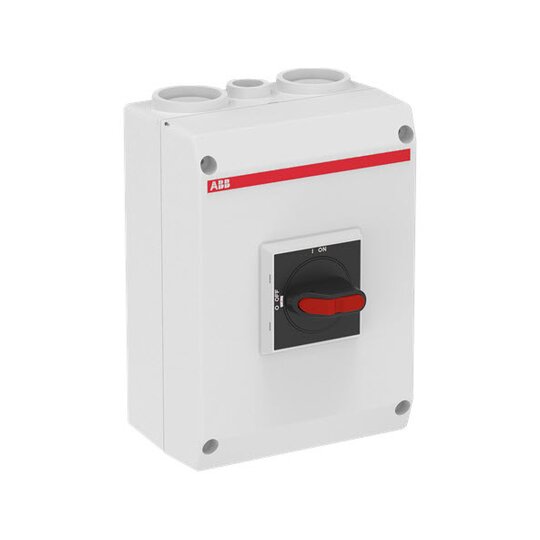

ABB OTP63T3M Sicherheitssch. 3p 30 kW 400V m. BK Griff 1SCA022608R2910
1 Stück

Ihr Nettopreis
Art.-Nr.
2779869
EAN
6417019197876
Hersteller-Nr.
1SCA022608R2910
DEHA.-Nr.
2480815
eClass.-Nr.
27371403
Zolltarif-Nr.
85365019
Ausführung als Hauptschalter true
Ausführung als Wartungs-/Reparaturschalter true
Ausführung als Sicherheitsschalter false
Ausführung als NOT-AUS-Einrichtung false
Ausführung als Wendeschalter false
Anzahl der Schalter 1
Max. Bemessungsbetriebsspannung Ue bei AC 750 V
Bemessungsbetriebsspannung 750 - 750 V
Bemessungsdauerstrom Iu 115 A
Bemessungsdauerstrom bei AC-23, 400 V 63 A
Bemessungsdauerstrom bei AC-21, 400 V 63 A
Bemessungsbetriebsleistung bei AC-3, 400 V 37 kW
Bemessungskurzzeitstromfestigkeit Icw 2,5 kA
Bemessungsbetriebsleistung bei AC-23, 400 V 30 kW
Schaltleistung bei 400 V 30 kW
Polzahl 3
Anzahl der Hilfskontakte als Öffner 0
Anzahl der Hilfskontakte als Schließer 1
Anzahl der Hilfskontakte als Wechsler 0
Motorantrieb optional false
Motorantrieb integriert false
Spannungsauslöser optional false
Gerätebauart Einbaugerät Festeinbautechnik
Geeignet für Bodenbefestigung false
Geeignet für Frontbefestigung 4-Loch false
Geeignet für Frontbefestigung Zentral false
Geeignet für Verteilereinbau true
Geeignet für Zwischenbau false
Farbe des Betätigungselements schwarz
Ausführung des Betätigungselements langer Drehgriff
Verriegelbar true
Anschlussart Hauptstromkreis Schraubanschluss
Schutzart (IP), frontseitig IP65
Schutzart (NEMA) 1
Breite 145 mm
Höhe 200 mm
Tiefe 90 mm

Sicherheitsschalter im Gehäuse von ABB erfüllen die Gerätenorm DIN EN 60947-3. Die Schalter sind für die Verwendung als Reparatur- und Wartungsschalter geeignet. Unser Angebot umfasst Ausführungen im Kunststoffgehäuse, Stahlblechgehäuse, Aluminiumgehäuse, Edelstahlgehäuse und für spezielle EMV-Anwendungen. Zudem sind die Schalter in 3-poliger, 4-poliger und 6-poliger Version verfügbar. Der Einsatzbereich ist je nach Typ für AC- und teilweise auch für DC-Spannungen. Als Zubehör bietet ABB eine Vielzahl an Griffen in schwarzer und rot-gelber Ausführung. Des Weiteren sind Hilfskontakte, vierte Pole, Anschlussklemmen und verschiedene Kabeleinführungen als Zubehör von ABB erhältlich.Normen: IEC 60947-1, -3Anzahl Pole: 3Bemessungsbetriebsleistung AC-23A: (380 ... 415 V) 30 kW, (500 V) 30 kW, (690 V) 30 kWBemessungsbetriebsspannung: Hauptstromkreis 750 VBemessungsbetriebsstrom AC-22A: (380 ... 415 V) 63 A, (500 V) 63 A, (690 V) 63 ABemessungsbetriebsstrom AC-23A: (380 ... 415 V) 63 A, (500 V) 50 A, (690 V) 35 ABemessungsisolationsspannung: (nach IEC / EN 60664-1) 750 VBemessungskurzzeitstromfestigkeit: (für 1 s) 2,5 kAKabelquerschnitt: 10 ... 70 mm²Konventioneller thermischer Dauerstrom: (vollständig gekapselt) 115 ASchutzart: (nach IEC 60529) IP65Verlustleistung: bei Bemessungsbedingungen pro Pol 4 W
