| Ausführung als Hauptschalter |
true |
| Ausführung als Wartungs-/Reparaturschalter |
true |
| Ausführung als Sicherheitsschalter |
false |
| Ausführung als NOT-AUS-Einrichtung |
false |
| Ausführung als Wendeschalter |
false |
| Anzahl der Schalter |
1 |
| Max. Bemessungsbetriebsspannung Ue bei AC |
1000 V |
| Bemessungsbetriebsspannung |
1000 - 1000 V |
| Bemessungsdauerstrom Iu |
630 A |
| Bemessungsdauerstrom bei AC-23, 400 V |
630 A |
| Bemessungsdauerstrom bei AC-21, 400 V |
630 A |
| Bemessungskurzzeitstromfestigkeit Icw |
20 kA |
| Bemessungsbetriebsleistung bei AC-23, 400 V |
355 kW |
| Schaltleistung bei 400 V |
355 kW |
| Polzahl |
4 |
| Anzahl der Hilfskontakte als Öffner |
0 |
| Anzahl der Hilfskontakte als Schließer |
0 |
| Anzahl der Hilfskontakte als Wechsler |
0 |
| Motorantrieb optional |
false |
| Motorantrieb integriert |
true |
| Spannungsauslöser optional |
false |
| Gerätebauart |
Einbaugerät Steckeinsatztechnik |
| Geeignet für Bodenbefestigung |
false |
| Geeignet für Frontbefestigung 4-Loch |
true |
| Geeignet für Frontbefestigung Zentral |
false |
| Geeignet für Verteilereinbau |
true |
| Geeignet für Zwischenbau |
false |
| Farbe des Betätigungselements |
schwarz |
| Ausführung des Betätigungselements |
langer Drehgriff |
| Verriegelbar |
true |
| Anschlussart Hauptstromkreis |
Schraubanschluss |
| Schutzart (IP), frontseitig |
IP20 |
| Schutzart (NEMA) |
1 |
| Breite |
476 mm |
| Höhe |
250 mm |
| Tiefe |
299 mm |

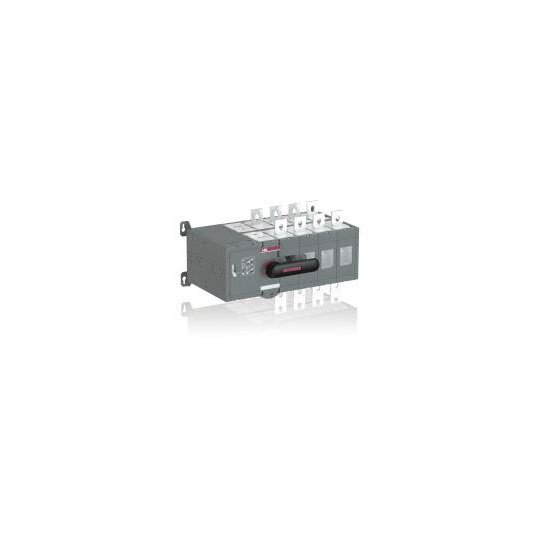

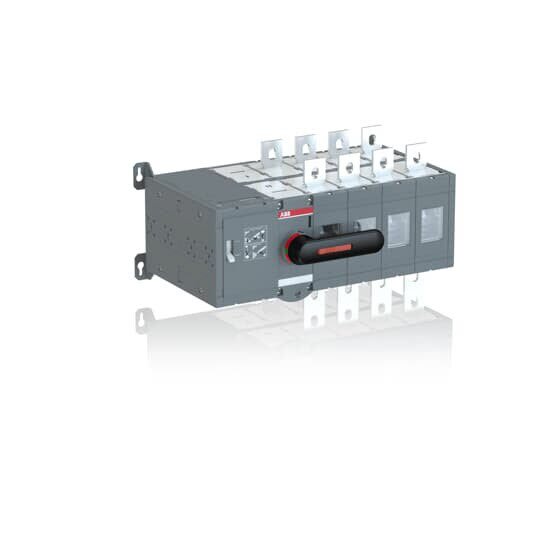

Motorbetriebene Lastumschalter erfüllen die Gerätenorm DIN EN 60947-3 und DIN EN 60947-6-1. Die Schalter besitzen eine offene Umschaltung (I-0-II) und sind geeignet für die Verwendung als motorbetriebener Netzumschalter. Des Weiteren können die Schalter im AC- sowie DC-Bereich eingesetzt werden. Die Montage der Schalter ist horizontal, vertikal und flach möglich. Die Steuerspannung des Motors beträgt je nach Type 240 V DC, 110 V-240 V AC / DC, 24 V DC, 48 V DC, 110 V-125 V AC / DC und 220 V-240 V AC. Ansteuerung des Motorantriebes erfolgt über einen Taste oder eine zentrale Leitstelle. Der mitgelieferte Griff für die NOT-Betätigung ist optional in der AUS-Stellung abschließbar. Die Fernbedienbarkeit wird durch die Montage des Griffes bzw. durch die Montage eines Schlosses verhindert. Als Zubehör bietet ABB schwarze Griffe für die NOT-Betätigung, Hilfskontakte, vierte Pole, N- sowie PE-Klemmen, Klemmenabdeckungen, Anschlussklemmen und noch vieles mehr.istung AC-23A: (380 ... 415 V) 355 kW, (500 V) 400 kW, (690 V) 630 kWBemessungsbetriebsspannung: 1000 VBemessungsbetriebsstrom AC-21A: (380 / 400 V) 630 A, (500 V) 630 A, (690 V) 630 ABemessungsbetriebsstrom AC-22A: (380 ... 415 V) 630 A, (500 V) 630 A, (690 V) 630 ABemessungsbetriebsstrom AC-23A: (380 ... 415 V) 630 A, (500 V) 630 A, (690 V) 630 ABemessungsisolationsspannung: 1000 VBemessungskurzzeitstromfestigkeit: (für 1 s) 20 Bemessungsstoßspannungsfestigkeit: 12 kVKonventioneller thermischer Dauerstrom: (vollständig gekapselt) 630 AKonventioneller thermischer Dauerstrom in freier Luft: (q = 40 °C) 630 AMontageart: BodenmontageMotorbetriebsspannung: 220 ... 240 V ACSchalter-Betriebsmechanismus: Mechanismus auf der Seite des SchaltersSchutzart: Front IP20Verlustleistung: 25 W
