| Ausführung als Hauptschalter |
true |
| Ausführung als Wartungs-/Reparaturschalter |
true |
| Ausführung als Sicherheitsschalter |
false |
| Ausführung als NOT-AUS-Einrichtung |
false |
| Ausführung als Wendeschalter |
false |
| Anzahl der Schalter |
1 |
| Max. Bemessungsbetriebsspannung Ue bei AC |
660 V |
| Bemessungsbetriebsspannung |
1000 - 1000 V |
| Bemessungsdauerstrom Iu |
32 A |
| Bemessungskurzzeitstromfestigkeit Icw |
0,8 kA |
| Polzahl |
2 |
| Anzahl der Hilfskontakte als Öffner |
0 |
| Anzahl der Hilfskontakte als Schließer |
0 |
| Anzahl der Hilfskontakte als Wechsler |
0 |
| Motorantrieb optional |
false |
| Motorantrieb integriert |
false |
| Spannungsauslöser optional |
false |
| Gerätebauart |
Einbaugerät Festeinbautechnik |
| Geeignet für Bodenbefestigung |
false |
| Geeignet für Frontbefestigung 4-Loch |
false |
| Geeignet für Frontbefestigung Zentral |
false |
| Geeignet für Verteilereinbau |
true |
| Geeignet für Zwischenbau |
false |
| Ausführung des Betätigungselements |
sonstige |
| Verriegelbar |
false |
| Anschlussart Hauptstromkreis |
Schraubanschluss |
| Schutzart (IP), frontseitig |
IP20 |
| Schutzart (NEMA) |
1 |
| Breite |
52,5 mm |
| Höhe |
69 mm |
| Tiefe |
64 mm |

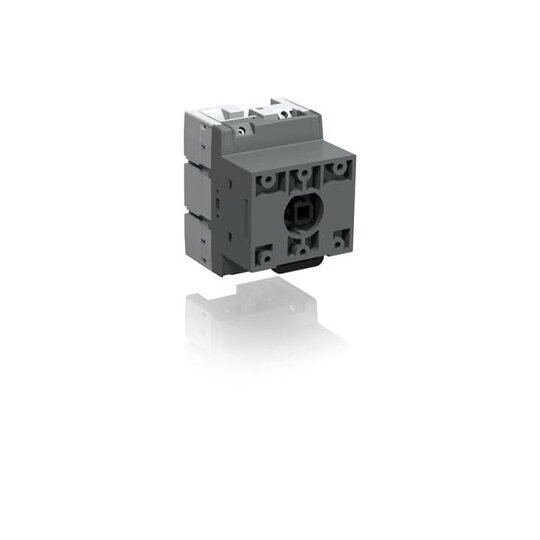

Die manuell betätigten Lasttrennschalter der Serie OTDC sind eine kostengünstige und zuverlässige Lösung für die unterschiedlichsten Bereiche industrieller DC-Anwendungen. Die OTDC Serie schaltet Stromstärken von 16 A bis 32 A problemlos bei Spannungen bis zu 1000 V DC. Aufgrund unterschiedlicher Montageoptionen ermöglichen die Schalter eine hohe Flexibilität und Effizienz bei der Planung. Die Serie verfügt über eine IEC Zulassung und gewährleistet eine zuverlässige Abschaltleistung bei allen Stromstärken, ohne die Sicherheit zu beeinträchtigen. Zudem sind die Schalter so konzipiert, dass sie in besonders hohen Umgebungstemperaturen eingesetzt werden können. Darüber hinaus wurde die Verlustleistung um 50 % verringert. ABB bietet Ihnen für diese Schalter ein großes Spektrum an Zubehör, wie z. B. Verlängerungswellen, Griffe, Hilfsschalter und Klemmenabdeckungen. Daher können die DC Lasttrennschalter in den anspruchsvollsten Anwendungen eingesetzt werden.6 ABemessungsisolationsspannung: 1000 VBemessungskurzzeitstromfestigkeit: (1000 V DC) 0,8 kA, (für 1 s) 0,8 kABemessungsstoßspannungsfestigkeit: 8 kVKabelquerschnitt: 2,5 ... 16 mm²Konventioneller thermischer Dauerstrom: (vollständig gekapselt) 32 AKonventioneller thermischer Dauerstrom in freier Luft: (q = 40 °C) 32 AMontageart: TürbefestigungSchalter-Betriebsmechanismus: Mechanismus auf der Oberseite des SchaltersSchutzart: Front IP20Verlustleistung: bei Bemessungsbedingungen pro Pol 0,3 W
