Ausführung als Hauptschalter | true |
Ausführung als Wartungs-/Reparaturschalter | true |
Ausführung als Sicherheitsschalter | false |
Ausführung als NOT-AUS-Einrichtung | false |
Ausführung als Wendeschalter | false |
Anzahl der Schalter | 1 |
Max. Bemessungsbetriebsspannung Ue bei AC | 1000 V |
Bemessungsbetriebsspannung | 1000 - 1000 V |
Bemessungsdauerstrom Iu | 400 A |
Bemessungsdauerstrom bei AC-23, 400 V | 400 A |
Bemessungsdauerstrom bei AC-21, 400 V | 400 A |
Bemessungsbetriebsleistung bei AC-3, 400 V | 220 kW |
Bemessungskurzzeitstromfestigkeit Icw | 15 kA |
Bemessungsbetriebsleistung bei AC-23, 400 V | 230 kW |
Schaltleistung bei 400 V | 230 kW |
Polzahl | 4 |
Anzahl der Hilfskontakte als Öffner | 0 |
Anzahl der Hilfskontakte als Schließer | 0 |
Anzahl der Hilfskontakte als Wechsler | 0 |
Motorantrieb optional | false |
Motorantrieb integriert | false |
Spannungsauslöser optional | false |
Gerätebauart | Komplettgerät im Gehäuse |
Geeignet für Bodenbefestigung | true |
Geeignet für Frontbefestigung 4-Loch | false |
Geeignet für Frontbefestigung Zentral | false |
Geeignet für Verteilereinbau | true |
Farbe des Betätigungselements | schwarz |
Ausführung des Betätigungselements | langer Drehgriff |
Verriegelbar | false |
Anschlussart Hauptstromkreis | Bolzenanschluss |
Schutzart (IP), frontseitig | IP00 |
Schutzart (NEMA) | sonstige |
Breite | 235 mm |
Höhe | 185 mm |
Tiefe | 128 mm |

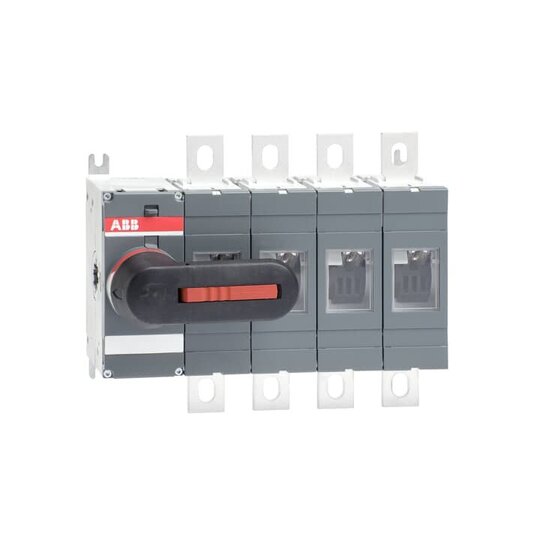

Manuell betätigte Lasttrennschalter der OT Serie erfüllen die Gerätenorm DIN EN 60947-1 und DIN EN 60947-3. Die OT Serie ist für die Verwendung als Haupt-, Reparatur- und Netzumschalter geeignet. Zudem sind die Lasttrennschalter für den Front-, Verteiler- als auch für den Zwischeneinbau anwendbar. Montage der Schalter ist beliebig. Sie können über Kopf, horizontal, vertikal als auch um 180 Grad gedreht montiert werden. Die Pole können flexibel angeordnet werden und der Einsatzbereich ist je nach Type für AC- und DC-Spannungen. Der Griff ist optional in der AUS-Stellung abschließbar. Des Weiteren kann der Schalter seitlich und von der Rückseite betätigt werden. Als Zubehör bietet ABB eine Vielzahl an Griffen, Verlängerungswellen, Hilfskontakte, vierte Pole, N- sowie PE-Klemmen, Klemmenabdeckungen, Anschlussklemmen und noch vieles mehr.Normen: IEC 60947-3Anschlussart: KabelschuhklemmeAnzahl Pole: 4Bemessungsbetriebsleistung AC-23A: (220 ... 240 V) 132 kW, (400 ... 415 V) 230 kW, (500 V) 280 kW, (690 V) 400 kWBemessungsbetriebsspannung: Hauptstromkreis 1000 VBemessungsbetriebsstrom AC-21A: (380 / 400 V) 400 A, (500 V) 400 A, (690 V) 400 A, (1000 V) 400 ABemessungsbetriebsstrom AC-22A: (380 ... 415 V) 400 A, (500 V) 400 A, (690 V) 400 ABemessungsbetriebsstrom AC-23A: (380 ... 415 V) 400 A, (500 V) 400 A, (690 V) 400 ABemessungsisolationsspannung: (nach IEC / EN 60664-1) 1000 VBemessungskurzzeitstromfestigkeit: (für 1 s) 15 kABemessungsstoßspannungsfestigkeit: 12 kVKonventioneller thermischer Dauerstrom: (vollständig gekapselt) 400 AKonventioneller thermischer Dauerstrom in freier Luft: (q = 40 °C) 400 AMontageart: BodenmontageSchalter-Betriebsmechanismus: Mechanismus auf der Seite des Schalters, 04 (Linksseitig)Schutzart: Front IP00Verlustleistung: bei Bemessungsbedingungen pro Pol 10 W
