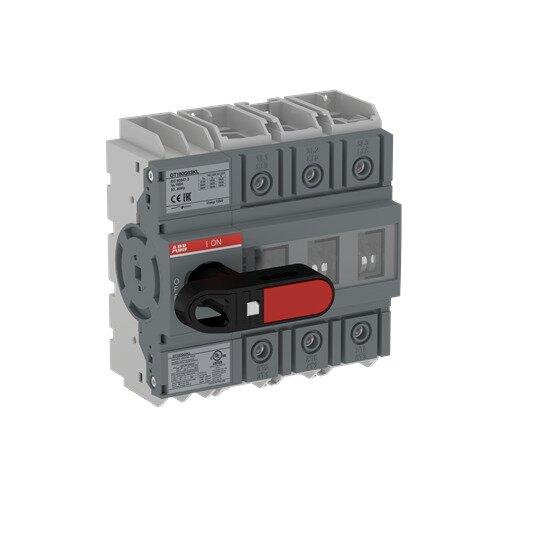

ABB OT160G03KL Lasttrennschalter 160A 3-polig IEC u.UL98 1SCA150028R1001
1 Stück

Ihr Nettopreis
Art.-Nr.
2816752
EAN
6417019801087
Hersteller-Nr.
1SCA150028R1001
DEHA.-Nr.
7170025
eClass.-Nr.
27371403
Zolltarif-Nr.
85365080
Ausführung als Hauptschalter true
Ausführung als Wartungs-/Reparaturschalter true
Ausführung als Sicherheitsschalter false
Ausführung als NOT-AUS-Einrichtung false
Ausführung als Wendeschalter false
Anzahl der Schalter 1
Max. Bemessungsbetriebsspannung Ue bei AC 1000 V
Bemessungsbetriebsspannung 1000 - 1000 V
Bemessungsdauerstrom Iu 160 A
Bemessungsdauerstrom bei AC-23, 400 V 160 A
Bemessungskurzzeitstromfestigkeit Icw 4 kA
Bemessungsbetriebsleistung bei AC-23, 400 V 75 kW
Schaltleistung bei 400 V 75 kW
Bedingter Bemessungskurzschlussstrom Iq 50 kA
Polzahl 3
Anzahl der Hilfskontakte als Öffner 0
Anzahl der Hilfskontakte als Schließer 0
Anzahl der Hilfskontakte als Wechsler 0
Motorantrieb optional false
Motorantrieb integriert false
Spannungsauslöser optional false
Gerätebauart Komplettgerät im Gehäuse
Geeignet für Frontbefestigung 4-Loch false
Geeignet für Frontbefestigung Zentral false
Farbe des Betätigungselements schwarz
Ausführung des Betätigungselements sonstige
Verriegelbar false
Anschlussart Hauptstromkreis Schraubanschluss
Schutzart (IP), frontseitig IP20
Schutzart (NEMA) sonstige
Breite 123 mm
Höhe 130 mm
Tiefe 73 mm

OT160G03KL Lasttrennschalter 160A, 3-polig, IEC und UL98 mit abschließbarem Direktgriff OHBS16Normen: IEC 60947-3 / UL 98 / CSA C22.2 NO.4Anschlussart: SchraubklemmeAnzahl Pole: 3Bemessungsbetriebsleistung AC-23A: (220 ... 240 V) 45 kW, (400 ... 415 V) 75 kW, (500 V) 90 kW, (690 V) 132 kWBemessungsbetriebsspannung: Hauptstromkreis 1000 VBemessungsbetriebsstrom AC-21A: (690 V) 160 A / 380415V,160 A / 500V,160 ABemessungsbetriebsstrom AC-22A: (380 ... 415 V) 160 A, (500 V) 160 A, (690 V) 160 ABemessungsbetriebsstrom AC-23A: (380 ... 415 V) 160 A, (500 V) 160 A, (690 V) 160 ABemessungsisolationsspannung: (nach IEC / EN 60664-1) 1000 VBemessungskurzzeitstromfestigkeit: (für 1 s) 4 kABemessungsstoßspannungsfestigkeit: 12 kVKabelquerschnitt: Kupfer 10 ... 70 mm²Konventioneller thermischer Dauerstrom: (vollständig gekapselt) 160 ASchutzart: Front IP20Verlustleistung: bei Bemessungsbedingungen pro Pol 6,5 W

DOC CE-Erklärung

Download (Stand: 10.01.2025)

Deeplink Produktseite

Download (Stand: 10.01.2025)

EPD-Erklärung

Download (Stand: 10.01.2025)

Maßzeichnung

Download (Stand: 10.01.2025)

Montageanleitung

Download (Stand: 10.01.2025)

Produktdatenblatt

Download (Stand: 10.01.2025)

REACH-Erklärung

Download (Stand: 10.01.2025)

RoHS-Erklärung

Download (Stand: 10.01.2025)
