| Ausführung als Hauptschalter |
true |
| Ausführung als Wartungs-/Reparaturschalter |
true |
| Ausführung als Sicherheitsschalter |
false |
| Ausführung als NOT-AUS-Einrichtung |
false |
| Ausführung als Wendeschalter |
false |
| Anzahl der Schalter |
1 |
| Max. Bemessungsbetriebsspannung Ue bei AC |
1000 V |
| Bemessungsbetriebsspannung |
1000 - 1000 V |
| Bemessungsdauerstrom Iu |
1250 A |
| Bemessungsdauerstrom bei AC-23, 400 V |
1250 A |
| Bemessungsdauerstrom bei AC-21, 400 V |
1250 A |
| Bemessungsbetriebsleistung bei AC-3, 400 V |
710 kW |
| Bemessungskurzzeitstromfestigkeit Icw |
50 kA |
| Bemessungsbetriebsleistung bei AC-23, 400 V |
710 kW |
| Schaltleistung bei 400 V |
710 kW |
| Polzahl |
3 |
| Anzahl der Hilfskontakte als Öffner |
0 |
| Anzahl der Hilfskontakte als Schließer |
0 |
| Anzahl der Hilfskontakte als Wechsler |
0 |
| Motorantrieb optional |
false |
| Motorantrieb integriert |
false |
| Spannungsauslöser optional |
false |
| Gerätebauart |
Komplettgerät im Gehäuse |
| Geeignet für Bodenbefestigung |
true |
| Geeignet für Frontbefestigung 4-Loch |
false |
| Geeignet für Frontbefestigung Zentral |
false |
| Geeignet für Verteilereinbau |
true |
| Farbe des Betätigungselements |
schwarz |
| Ausführung des Betätigungselements |
langer Drehgriff |
| Verriegelbar |
false |
| Anschlussart Hauptstromkreis |
Bolzenanschluss |
| Schutzart (IP), frontseitig |
IP00 |
| Schutzart (NEMA) |
sonstige |
| Breite |
334,5 mm |
| Höhe |
306 mm |
| Tiefe |
145,5 mm |

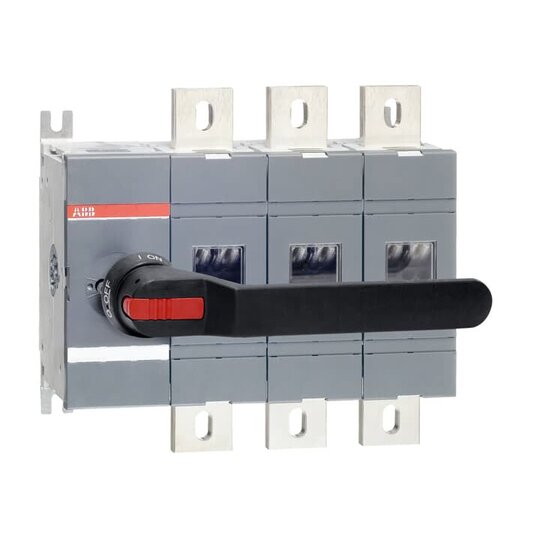

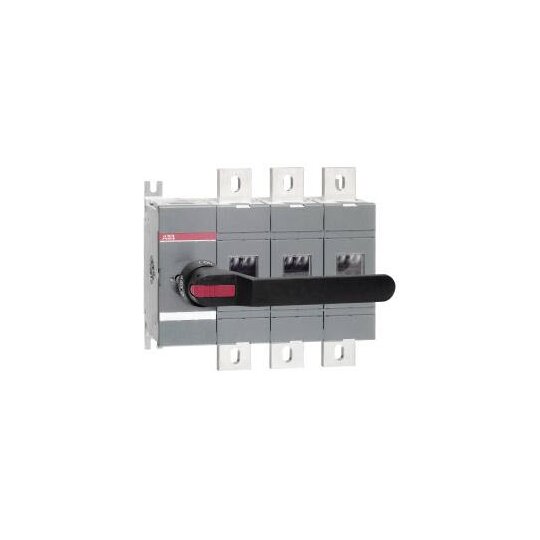

Manuell betätigte Lasttrennschalter der OT Serie erfüllen die Gerätenorm DIN EN 60947-1 und DIN EN 60947-3. Die OT Serie ist für die Verwendung als Haupt-, Reparatur- und Netzumschalter geeignet. Zudem sind die Lasttrennschalter für den Front-, Verteiler- als auch für den Zwischeneinbau anwendbar. Montage der Schalter ist beliebig. Sie können über Kopf, horizontal, vertikal als auch um 180 Grad gedreht montiert werden. Die Pole können flexibel angeordnet werden und der Einsatzbereich ist je nach Type für AC- und DC-Spannungen. Der Griff ist optional in der AUS-Stellung abschließbar. Des Weiteren kann der Schalter seitlich und von der Rückseite betätigt werden. Als Zubehör bietet ABB eine Vielzahl an Griffen, Verlängerungswellen, Hilfskontakte, vierte Pole, N- sowie PE-Klemmen, Klemmenabdeckungen, Anschlussklemmen und noch vieles mehr.Normen: IEC 60947-3Anschlussart: KabelschuhklemmeAnzahl Pole: 3Bemessungsbetriebsleistung AC-23A: (400 ... 415 V) 710 kW, (500 V) 900 kW, (690 V) 1200 kWBemessungsbetriebsspannung: Hauptstromkreis 1000 VBemessungsbetriebsstrom AC-21A: (380 / 400 V) 1250 A, (500 V) 1250 A, (690 V) 1250 A, (1000 V) 1250 ABemessungsbetriebsstrom AC-22A: (380 ... 415 V) 1250 A, (500 V) 1250 A, (690 V) 1250 ABemessungsbetriebsstrom AC-23A: (380 ... 415 V) 1250 A, (500 V) 1250 A, (690 V) 1250 ABemessungsisolationsspannung: (nach IEC / EN 60664-1) 1000 VBemessungskurzzeitstromfestigkeit: (für 1 s) 50 kABemessungsstoßspannungsfestigkeit: 12 kVKonventioneller thermischer Dauerstrom: (vollständig gekapselt) 1250 AKonventioneller thermischer Dauerstrom in freier Luft: (q = 40 °C) 1250 AMontageart: BodenmontageSchalter-Betriebsmechanismus: Mechanismus auf der Seite des Schalters, 03 (Linksseitig)Schutzart: Front IP00Verlustleistung: bei Bemessungsbedingungen pro Pol 29 W
