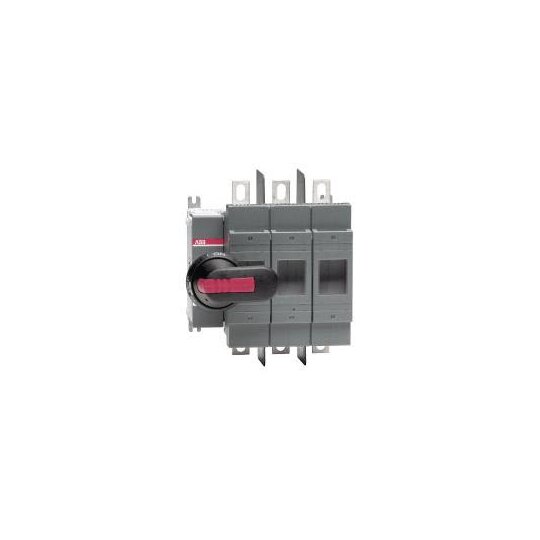

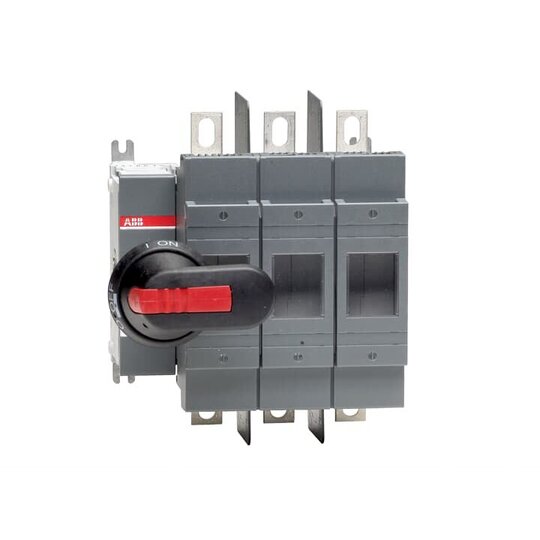

ABB OS200J03P Lasttr.-schalt.f.Sich.3p
200A m.Gr.u.Welle UL/CSA 1SCA022709R9760
1 Stück
- Ihr Nettopreis
- Bitte einloggen
- Art.-Nr.
- 2779886
- EAN
- 6417019225906
- Hersteller-Nr.
- 1SCA022709R9760
- DEHA.-Nr.
- 3482189
- eClass.-Nr.
- 27371401
- Zolltarif-Nr.
- 85365080
| Ausführung als Hauptschalter | true |
| Ausführung als Sicherheitsschalter | true |
| Max. Bemessungsbetriebsspannung Ue bei AC | 1000 V |
| Bemessungsdauerstrom Iu | 200 A |
| Bemessungsbetriebsleistung bei AC-23, 400 V | 200 kW |
| Bedingter Bemessungskurzschlussstrom Iq | 80 kA |
| Bemessungskurzzeitstromfestigkeit Icw | 8 kA |
| Geeignet für Sicherungseinsätze | sonstige |
| Polzahl | 3 |
| Mit Sicherungsüberwachung | false |
| Anschlussart Hauptstromkreis | Bolzenanschluss |
| Kabeleinführung | sonstige |
| Mit Steckverbindern bestückt | true |
| Geeignet für Bodenbefestigung | false |
| Geeignet für Frontbefestigung | false |
| Geeignet für Sammelschienenaufbau | true |
| Ausführung des Betätigungselements | langer Drehgriff |
| Position des Betätigungselements | links |
| Motorantrieb optional | false |
| Motorantrieb integriert | false |
| Ausführung als NOT-AUS-Einrichtung | false |
| Schutzart (IP), frontseitig | IP20 |
OS Lastschalter für Sicherungen von 20 bis 1250 A sind für einen überragenden Schutz selbst bei den anspruchsvollsten Anwendungen entwickelt worden.Normen: UL98, IEC 60947-3Anschlussart: KabelschuhklemmeAnzahl Pole: 3Bemessungsbetriebsleistung AC-23A: (220 ... 240 V) 60 kW, (400 V) 110 kW, (415 V) 110 kW, (500 V) 132 kW, (690 V) 200 kWBemessungsbetriebsspannung: Hauptstromkreis 690 V ACBemessungsbetriebsstrom AC-21A: (500 V) 200 A, (690 V) 200 ABemessungsbetriebsstrom AC-22A: (380 ... 415 V) 200 A, (500 V) 200 A, (690 V) 200 ABemessungsbetriebsstrom AC-23A: (380 ... 415 V) 200 A, (500 V) 200 A, (690 V) 200 ABemessungsisolationsspannung: 1000 VBemessungsstoßspannungsfestigkeit: 12 kVBemessungsstrom: (Hauptstromkreis) 200 AKonventioneller thermischer Dauerstrom: (vollständig gekapselt) 200 AMontageart: BodenmontageSicherungsgröße: 200 AVerlustleistung: bei Bemessungsbedingungen pro Pol 17 Wwerden.
