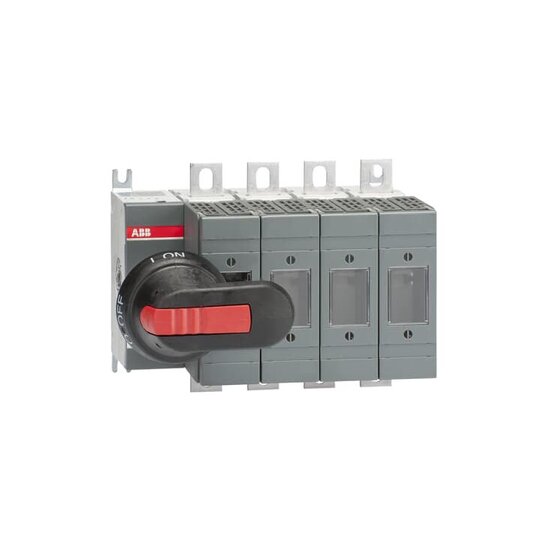

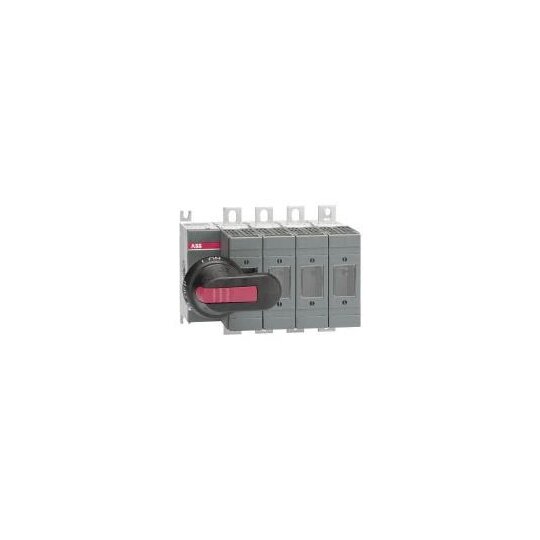

ABB OS160GD04FP Lasttrennschalter f. Sich. 4-p 160A 1SCA115402R1001
1 Stück

Ihr Nettopreis
Art.-Nr.
2812844
EAN
6417019477749
Hersteller-Nr.
1SCA115402R1001
DEHA.-Nr.
5101369
eClass.-Nr.
27371401
Zolltarif-Nr.
85365080
Ausführung als Hauptschalter true
Ausführung als Sicherheitsschalter true
Max. Bemessungsbetriebsspannung Ue bei AC 1000 V
Bemessungsdauerstrom Iu 160 A
Bemessungsbetriebsleistung bei AC-23, 400 V 132 kW
Bedingter Bemessungskurzschlussstrom Iq 80 kA
Bemessungskurzzeitstromfestigkeit Icw 5 kA
Geeignet für Sicherungseinsätze NH000
Polzahl 4
Mit Sicherungsüberwachung false
Anschlussart Hauptstromkreis Bolzenanschluss
Kabeleinführung sonstige
Mit Steckverbindern bestückt true
Geeignet für Bodenbefestigung false
Geeignet für Frontbefestigung false
Geeignet für Sammelschienenaufbau true
Ausführung des Betätigungselements langer Drehgriff
Position des Betätigungselements links
Motorantrieb optional false
Motorantrieb integriert false
Ausführung als NOT-AUS-Einrichtung false
Schutzart (IP), frontseitig IP20

OS Lastschalter für Sicherungen von 20 bis 1250 A sind für einen überragenden Schutz selbst bei den anspruchsvollsten Anwendungen entwickelt worden.Normen: IEC 60947-3Anschlussart: KabelschuhklemmeAnzahl Pole: 4Bemessungsbetriebsleistung AC-23A: (220 ... 240 V) 45 kW, (400 V) 75 kW, (415 V) 75 kW, (500 V) 90 kW, (690 V) 132 kWBemessungsbetriebsspannung: Hauptstromkreis 690 V ACBemessungsbetriebsstrom AC-21A: (500 V) 160 A, (690 V) 160 ABemessungsbetriebsstrom AC-22A: (500 V) 160 A, (690 V) 160 ABemessungsbetriebsstrom AC-23A: (500 V) 160 A, (690 V) 160 ABemessungsisolationsspannung: 1000 VBemessungsstoßspannungsfestigkeit: 8 kVBemessungsstrom: (Hauptstromkreis) 160 AKabelquerschnitt: 2,5 ... 25 mm²Konventioneller thermischer Dauerstrom: (vollständig gekapselt) 160 AMontageart: BodenmontageSicherungsgröße: NH000, NH00Verlustleistung: bei Bemessungsbedingungen pro Pol 12 W
