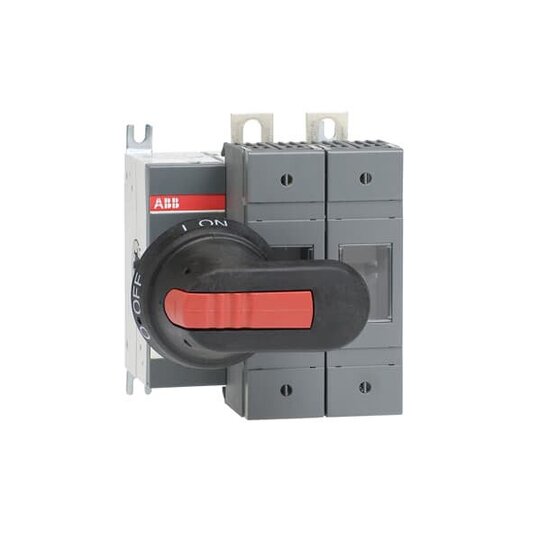

ABB OS160GD02P Lasttrennschalt. f. Sich. 2p 160A m.Griff u.Welle 1SCA116717R1001
1 Stück

Ihr Nettopreis
Art.-Nr.
2813566
EAN
6417019488042
Hersteller-Nr.
1SCA116717R1001
DEHA.-Nr.
5102316
eClass.-Nr.
27371401
Zolltarif-Nr.
85049090
Ausführung als Hauptschalter true
Ausführung als Sicherheitsschalter true
Max. Bemessungsbetriebsspannung Ue bei AC 1000 V
Bemessungsdauerstrom Iu 160 A
Bemessungsbetriebsleistung bei AC-23, 400 V 132 kW
Bedingter Bemessungskurzschlussstrom Iq 80 kA
Bemessungskurzzeitstromfestigkeit Icw 5 kA
Geeignet für Sicherungseinsätze NH000
Polzahl 2
Mit Sicherungsüberwachung false
Anschlussart Hauptstromkreis Bolzenanschluss
Kabeleinführung sonstige
Mit Steckverbindern bestückt true
Geeignet für Bodenbefestigung false
Geeignet für Frontbefestigung false
Geeignet für Sammelschienenaufbau true
Ausführung des Betätigungselements langer Drehgriff
Position des Betätigungselements links
Motorantrieb optional false
Motorantrieb integriert false
Ausführung als NOT-AUS-Einrichtung false

OS Lastschalter für Sicherungen von 20 bis 1250 A sind für einen überragenden Schutz selbst bei den anspruchsvollsten Anwendungen entwickelt worden.Normen: IEC 60947-3Anschlussart: KabelschuhklemmeAnzahl Pole: 2Bemessungsbetriebsleistung AC-23A: (220 ... 240 V) 45 kW, (400 V) 75 kW, (415 V) 75 kW, (500 V) 90 kW, (690 V) 132 kWBemessungsbetriebsspannung: Hauptstromkreis 690 V ACBemessungsbetriebsstrom AC-21A: (500 V) 160 A, (690 V) 160 ABemessungsbetriebsstrom AC-22A: (500 V) 160 A, (690 V) 160 ABemessungsbetriebsstrom AC-23A: (500 V) 160 A, (690 V) 160 ABemessungsisolationsspannung: 1000 VBemessungsstoßspannungsfestigkeit: 8 kVBemessungsstrom: (Hauptstromkreis) 160 AKonventioneller thermischer Dauerstrom: (vollständig gekapselt) 160 AMontageart: BodenmontageSicherungsgröße: NH000, NH00Verlustleistung: bei Bemessungsbedingungen pro Pol 12 Wwerden.

DOC CE-Erklärung

Download (Stand: 29.01.2025)

Deeplink Produktseite

Download (Stand: 29.01.2025)

EPD-Erklärung

Download (Stand: 29.01.2025)

Maßzeichnung

Download (Stand: 29.01.2025)

Montageanleitung

Download (Stand: 29.01.2025)

Produktdatenblatt

Download (Stand: 29.01.2025)

REACH-Erklärung

Download (Stand: 29.01.2025)

RoHS-Erklärung

Download (Stand: 29.01.2025)
