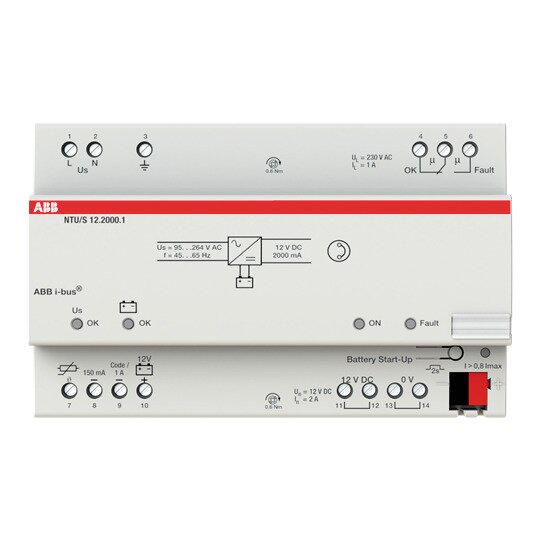

ABB NTU/S12.2000.1 Unterbr.-fr.Netzteil 12V
1 Stück

Ihr Nettopreis
Art.-Nr.
3070403
EAN
4016779681179
Hersteller-Nr.
2CDG110070R0011
DEHA.-Nr.
3347324
eClass.-Nr.
27040701
Zolltarif-Nr.
85044095
Spannungsart der Versorgungsspannung AC
1. Ausgangsspannung 12 - 12 V
2. Ausgangsspannung 12 - 12 V
Max. Ausgangsstrom 1 2 A
Max. Ausgangsstrom 2 1 A
Nennwert Ausgangsspannung 1 12 V
Nennwert Ausgangsspannung 2 12 V
Nennwert Ausgangsstrom 1 2 A
Nennwert Ausgangsstrom 2 1 A
Kurzschlussfest true
Bemessungsversorgungsspannung bei AC 50 Hz 230 - 110 V
Bemessungsversorgungsspannung bei AC 60 Hz 230 - 110 V
Ausgangsspannung geregelt true
Leistungsaufnahme 55 VA
Leistungsabgabe 40 W
Stabilisiert true
Ausführung des elektrischen Anschlusses Schraubanschluss
Tragschienenmontage möglich true
Wandmontage möglich false
Geeignet für Reiheneinbau false
Breite in Teilungseinheiten 8
Einbaubreite 144 mm
Einbauhöhe 90 mm
Direktmontage möglich false
Breite 144 mm
Höhe 90 mm
Tiefe 64,5 mm
Geeignet für Sicherheitsfunktionen false
SIL nach IEC 61508 ohne
Performance Level nach EN ISO 13849-1 ohne
Schutzart (IP) IP20
Schutzart (NEMA) 1

Zur Bereitstellung einer unterbrechungsfreien SELV 12 V DC Versorgung mit einem max. Ausgangsstrom von 2 A. Besonders geeignet zur Versorgung von Komponenten der Sicherheitstechnik oder als Hilfsspannungsversorgung für KNX Geräte. Bei Netzausfall wird die Versorgungsspannung durch Bleigel-Akkus oder ein Akkumodul bereitgestellt.: KNXast bzw. Kurzschluss). Stromversorgung: 95 ... 264 V AC, 50 ... 60 Hz Ausgangs-Nennspannung: 13 V DC +/- 0,5 V, SELV Ausgangs-Nennstrom: 2 A, kurzschlussfest Akku-Nennspannung: 12 V DC Nennspannung Wechselkontakt: 115/230 V AC oder 5/12 V DC Nennstrom Wechselkontakt: 1 A AC oder 4 ... 10 mA DC Anschluss Netzanschluss: Schraubklemmen Akku-Anschluss: Schraubklemmen 12 V DC Ausgang: Schraubklemmen Wechselkontakt: Schraubklemmen Schutzart: IP 20 nach EN 60 529 Montage auf Tragschiene 35 mm,DIN EN 60 715 Breite: 8 Module à 18 mmBreite (Netto-Abmessung): 144 mmHöhe (Netto-Abmessung): 90 mmNettogewicht: 0,379 kgSchutzart: IP20Tiefe (Netto-Abmessung): 64,5 mmVerlustleistung: 8 W
