Überlastauslöser Stromeinstellung | 8 - 12 A |
Einstellbereich des unverzögerten Kurzschlussauslösers | 180 - 180 A |
Mit thermischem Schutz | true |
Phasenausfallempfindlich | true |
Auslösetechnik | thermomagnetisch |
Bemessungsbetriebsspannung | 690 - 690 V |
Bemessungsdauerstrom Iu | 12 A |
Bemessungsbetriebsleistung bei AC-3, 230 V | 5,5 kW |
Bemessungsbetriebsleistung bei AC-3, 400 V | 5,5 kW |
Verlustleistung | 6,9 W |
Anschlussart Hauptstromkreis | Schraubanschluss |
Ausführung des Betätigungselements | Drehknopf |
Gerätebauart | Komplettgerät im Gehäuse |
Mit integriertem Hilfsschalter | true |
Mit integriertem Unterspannungsauslöser | false |
Polzahl | 3 |
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, AC | 50 kA |
Schutzart (IP) | IP20 |
Höhe | 90 mm |
Breite | 45 mm |
Tiefe | 85,6 mm |

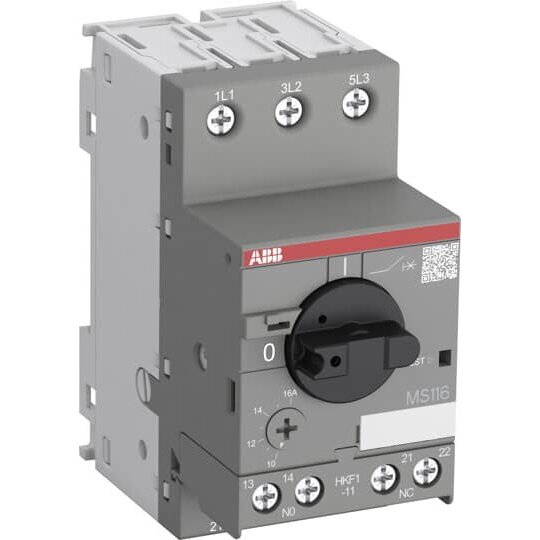

Motorschutzschalter MS116-HKF1-11 mit thermischem und elektromagnetischem Schutz für Motoren bis 15 kW (400 V) gemäß IEC/EN60947-1, -2, -4-1. Das temperaturkompensierte Gerät besitzt eine Modulbreite von 45 mm, wird mithilfe eines abschließbaren Drehgriffes mit einer klaren Schaltstellungsanzeige (I/0) bedient. MS116-HKF1-11 verfügt über einen frontseitig montierten Hilfsschalter mit 1S-/1Ö-Kontakten. 3-Phasen-Schienen für 65 A bzw. 100 A und Einspeiseblöcke für 25 mm² bzw. 35 mm² erlauben die gemeinsame Einspeisung mehrerer Geräte. Hilfs- und Signalkontakte sowie Unterspannungs- und Arbeitsstromauslöser können ohne Werkzeug angebaut werden. Zubehör für Schaltschrank- und Türeinbau ergänzen das Sortiment.UL-Zulassung als ",Motor controller", erweitert den Einsatzbereich für Nordamerika.Normen: IEC/EN 60947-1, IEC/EN 60947-2, IEC/EN 60947-4-1, IEC/EN 60947-5-1, UL 60947-1, UL 60947-4-1Anzahl Pole: 3Bedienteilausführung: DrehgriffBemessungsausschaltvermögen Im, Bemessungsfehlerschaltvermögen I¿m: (230 V AC) 25 kA, (400 V AC) 25 kA, (440 V AC) 6 kA, (500 V AC) 6 kA, (690 V AC) 2 kABemessungs-Grenzkurzschlussausschaltvermögen: (230 V AC) 50 kA, (400 V AC) 50 kA, (440 V AC) 15 kA, (500 V AC) 15 kA, (690 V AC) 3 kABemessungsauslösestrom der unverzögerten Auslösung: 180 ABemessungsbetriebsleistung AC-3: (400 V dreiphasig) 5,5 kWBemessungsbetriebsspannung: Hauptstromkreis 690 V ACBemessungsbetriebsstrom AC-3: 12 ABemessungsstoßspannungsfestigkeit: Hauptstromkreis 6 kVEinstellbereich: 8,0 ... 12 ASchutzart: Gehäuse IP20, Anschlussklemmen Hauptstromkreis IP10
