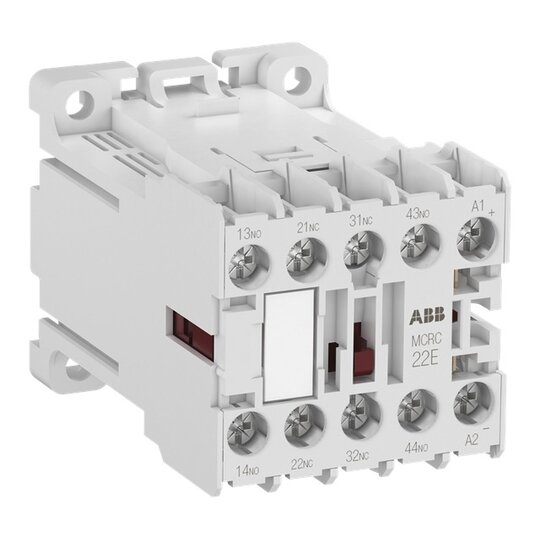

ABB MCRC022ATD Kleinhilfsschütz 2S+2 24VDC 1SAH100026R9900
1 Stück

Ihr Nettopreis
Art.-Nr.
2781348
EAN
4013614547102
Hersteller-Nr.
1SAH100026R9900
DEHA.-Nr.
6175929
eClass.-Nr.
27371001
Zolltarif-Nr.
85365080
Bemessungssteuerspeisespannung Us bei DC 24 - 24 V
Spannungsart zur Betätigung DC
Bemessungsbetriebsstrom 6 A
Bemessungsbetriebsstrom Ie, 400 V 4 A
Montageart DIN-Schiene
Mit LED-Anzeige false
Handbedienung false
Schnittstelle false
Anzahl der Hilfskontakte als Öffner 2
Anzahl der Hilfskontakte als Schließer 2
Anzahl der Hilfskontakte als Öffner, verzögert schaltend 0
Anzahl der Hilfskontakte als Schließer, voreilend 0
Anzahl der Hilfskontakte als Wechsler 0
Betriebsspannung bei AC 50 Hz 690 - 690 V
Betriebsspannung bei AC 60 Hz 690 - 690 V
Betriebsspannung bei DC 440 - 440 V
Spannungsart der Betriebsspannung DC
Bemessungsschaltstrom 6 A
Anschlussart Hilfsstromkreis Schraubanschluss
Breite 45 mm
Höhe 48 mm
Tiefe 68 mm

Die Kleinhilfsschütze der Reihe MCRCà sind maßoptimierte, 4-polige, DC-betätigte Hilfsschütze mit Schraubanschlussklemmen. Diese Geräte bieten die optimale Lösung, wenn eine hohe Leistungsfähigkeit erforderlich ist, aber der Platz begrenzt ist. Kleinhilfsschütze werden in Wohngebäuden, gewerblichen Gebäuden und Industrieanwendungen zum Schalten von Steuersignalen und kleinen Lasten bis 6 A / 240 V (AC-15) eingesetzt. Es können bis zu 6 zusätzliche Hilfskontakte frontseitig oder seitlich angebaut werden. Diese Hilfsschütze sind für die Wand- oder Schienenmontage geeignet.
