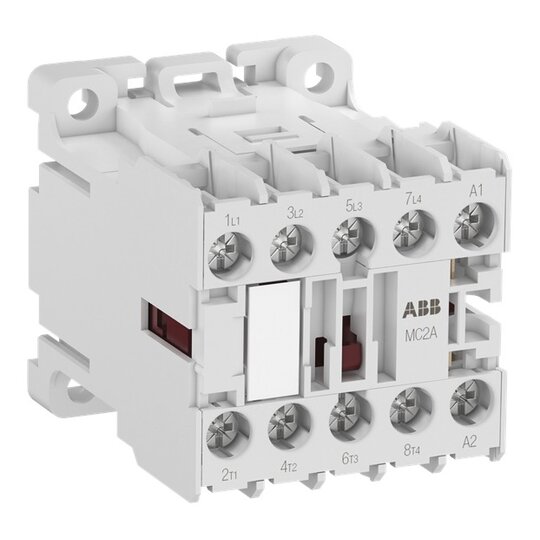

ABB MC2AB00ATN Kleinschütz 2S+2 220-240V 50Hz / 240-277V 1SAL135699R9902
1 Stück

Das MC2A Kleinschütz ist ein größenoptimiertes 4-poliges Schütz mit Wechselstromansteuerung und Schraubanschlüssen. Es bietet die optimale Lösung, wenn eine hohe Leistungsfähigkeit erforderlich ist, aber der Platz begrenzt ist. Diese Kleinschütze können in Wohngebäuden, gewerblichen Gebäuden und vielen industriellen Anwendungen zur Steuerung von ein- oder mehrphasigen Lasten bis 20 A (AC-1) bei 690V oder zum Schalten von Steuersignalen eingesetzt. Zusätzlich können bis zu 6 weitere Hilfskontakte frontseitig oder seitlich montiert werden. Das Schütz ist für Hutschienen- oder Wandmontage geeignet.Normen: IEC/EN 60947-1, IEC/EN 60947-4-1, UL 60947-1, UL 60947-4-1Anschlussart: SchraubklemmeAnzahl Hauptkontakte Öffner: 2Anzahl Hauptkontakte Schließer: 2Anzahl Hilfskontakte Öffner: 0Anzahl Hilfskontakte Schließer: 0Bemessungsbetriebsleistung AC-3: (230 V dreiphasig) 3 kW, (400 V dreiphasig) 5,5 kW, (500 V dreiphasig, Öffner) 5,5 kW, (690 V dreiphasig, Schließer) 4 kWBemessungsbetriebsspannung: Hauptstromkreis 690 V AC / 440 V DCBemessungsbetriebsstrom AC-1: (690 V, 55 °C) 20 A, (690 V, 70 °C) 16 A, (230 V, 55 °C) 20 A, (230 V, 70 °C) 16 A, (400 V, 55 °C) 20 A, (400 V, 70 °C) 16 A, (500 V, 55 °C) 20 A, (500 V, 70 °C) 16 ABemessungsbetriebsstrom AC-3: (230 V, 55 °C) 12 A, (400 V, 55 °C) 12 A, (500 V, 55 °C) 10 A, (690 V Schließer, 55 °C) 5 ABemessungssteuerspannung: 50 Hz 220 ... 240 V AC, 60 Hz 240 ... 277 V ACMontageart: Unterputzmontage, DIN-Schiene, Schraube
