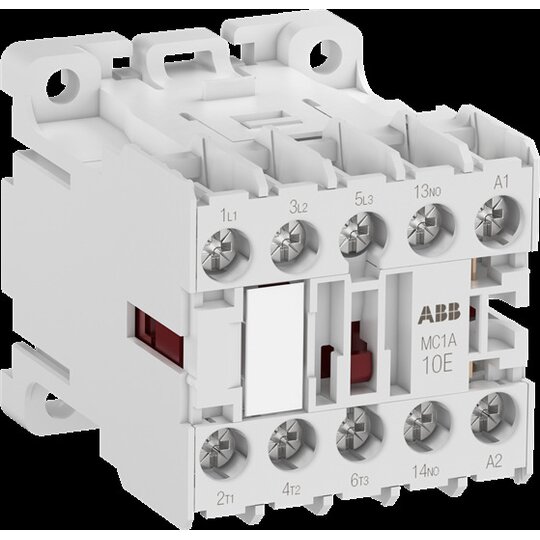

ABB MC1C310ATD Kleinschütz 3S Hilfs 1S 24VDC 1SAL100216R9901
1 Stück

Das MC1A Kleinschütz ist ein größenoptimiertes 3-poliges Schütz mit einem integrierten Hilfskontakt, Gleichstromansteuerung und Schraubanschlüssen. Es bietet die optimale Lösung, wenn eine hohe Leistungsfähigkeit erforderlich ist, aber der Platz begrenzt ist. Diese Kleinschütze können in Wohngebäuden, gewerblichen Gebäuden und vielen industriellen Anwendungen zur Steuerung von ein- oder dreiphasigen Lasten bis 4 kW (AC-3) und 20 A (AC-1) bei 690V oder zum Schalten von Steuersignalen eingesetzt. Zusätzlich können bis zu 6 weitere Hilfskontakte frontseitig oder seitlich montiert werden. Das Schütz ist für Hutschienen- oder Wandmontage geeignet.Normen: IEC/EN 60947-1, IEC/EN 60947-4-1, IEC/EN 60947-5-1, UL 60947-1, UL 60947-4-1, UL 60947-5-1Anschlussart: SchraubklemmeAnzahl Hauptkontakte Öffner: 0Anzahl Hauptkontakte Schließer: 3Anzahl Hilfskontakte Öffner: 0Anzahl Hilfskontakte Schließer: 1Bemessungsbetriebsleistung AC-3: (230 V dreiphasig) 2,2 kW, (400 V dreiphasig) 4 kW, (500 V dreiphasig, Öffner) 4 kW, (690 V dreiphasig, Schließer) 4 kWBemessungsbetriebsspannung: Hilfsstromkreis 690 V AC / 440 V DC, Hauptstromkreis 690 V AC / 440 V DCBemessungsbetriebsstrom AC-1: (690 V, 55 °C) 20 A, (690 V, 70 °C) 16 A, (230 V, 55 °C) 20 A, (230 V, 70 °C) 16 A, (400 V, 55 °C) 20 A, (400 V, 70 °C) 16 A, (500 V, 55 °C) 20 A, (500 V, 70 °C) 16 ABemessungsbetriebsstrom AC-3: (230 V, 55 °C) 9 A, (400 V, 55 °C) 9 A, (500 V, 55 °C) 8 A, (690 V Schließer, 55 °C) 5 ABemessungssteuerspannung: 24 V DCMontageart: DIN-Schiene, Schraube
