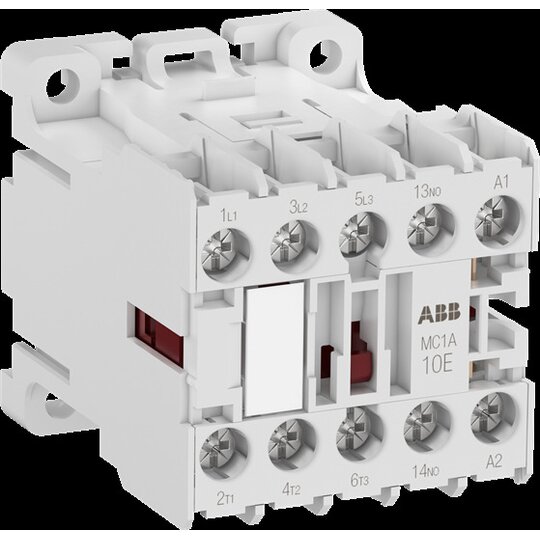

ABB MC1A301ATN Kleinschütz 3S Hilfs 1 220-240V 50Hz / 240-277V 1SAL100224R9901
1 Stück

Das MC1A Kleinschütz ist ein größenoptimiertes 3-poliges Schütz mit einem integrierten Hilfskontakt, Wechselstromansteuerung und Schraubanschlüssen. Es bietet die optimale Lösung, wenn eine hohe Leistungsfähigkeit erforderlich ist, aber der Platz begrenzt ist. Diese Kleinschütze können in Wohngebäuden, gewerblichen Gebäuden und vielen industriellen Anwendungen zur Steuerung von ein- oder dreiphasigen Lasten bis 4 kW (AC-3) und 20 A (AC-1) bei 690V oder zum Schalten von Steuersignalen eingesetzt. Zusätzlich können bis zu 6 weitere Hilfskontakte frontseitig oder seitlich montiert werden. Das Schütz ist für Hutschienen- oder Wandmontage geeignet.Normen: IEC/EN 60947-1, IEC/EN 60947-4-1, IEC/EN 60947-5-1, UL 60947-1, UL 60947-4-1, UL 60947-5-1Anschlussart: SchraubklemmeAnzahl Hauptkontakte Öffner: 0Anzahl Hauptkontakte Schließer: 3Anzahl Hilfskontakte Öffner: 1Anzahl Hilfskontakte Schließer: 0Bemessungsbetriebsleistung AC-3: (230 V dreiphasig) 2,2 kW, (400 V dreiphasig) 4 kW, (500 V dreiphasig, Öffner) 4 kW, (690 V dreiphasig, Schließer) 4 kWBemessungsbetriebsspannung: Hilfsstromkreis 690 V AC / 440 V DC, Hauptstromkreis 690 V AC / 440 V DCBemessungsbetriebsstrom AC-1: (690 V, 55 °C) 20 A, (690 V, 70 °C) 16 A, (230 V, 55 °C) 20 A, (230 V, 70 °C) 16 A, (400 V, 55 °C) 20 A, (400 V, 70 °C) 16 A, (500 V, 55 °C) 20 A, (500 V, 70 °C) 16 ABemessungsbetriebsstrom AC-3: (230 V, 55 °C) 9 A, (400 V, 55 °C) 9 A, (500 V, 55 °C) 8 A, (690 V Schließer, 55 °C) 5 ABemessungssteuerspannung: 50 Hz 220 ... 240 V AC, 60 Hz 240 ... 277 V ACMontageart: DIN-Schiene, Schraube
