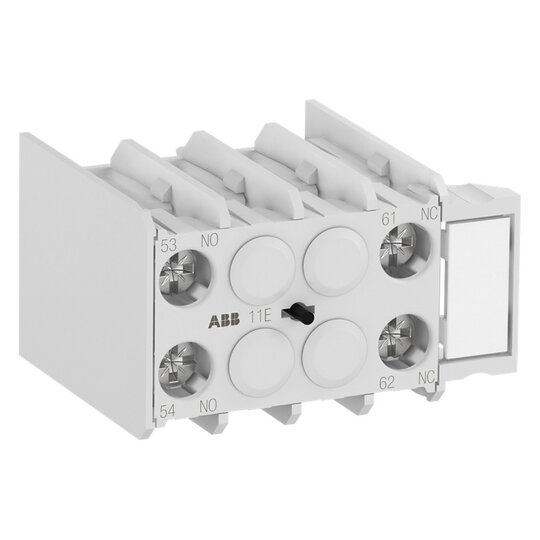

ABB MACN211AT Hilfsschalter 1S/1 schraubanschluss 1SAL100999R9906
1 Stück

Listenpreis
Art.-Nr.
2811467
EAN
4013614550140
Hersteller-Nr.
1SAL100999R9906
DEHA.-Nr.
6175511
eClass.-Nr.
27371302
Zolltarif-Nr.
85365080
Anzahl der Kontakte als Wechsler 0
Anzahl der Kontakte als Schließer 1
Anzahl der Kontakte als Öffner 1
Anzahl der Fehlersignalschalter 0
Bemessungsbetriebsstrom Ie bei AC-15, 230 V 6 A
Ausführung des elektrischen Anschlusses Schraubanschluss
Ausführung aufsteckbar
Montageart Frontbefestigung
Fassung ohne

Die 2-poligen Hilfskontaktblöcke MACN...AT mit Schraubanschlüssen werden bei der Schaltung von Hilfs- und Steuerstromkreisen in Standardindustrieumgebungen eingesetzt. Sie sind für die frontseitige Montage an MC1 und MC2 Kleinschütze mit integriertem Schließer Hilfskontakt geeignet. Kontaktbezeichnung nach EN 50012Normen: IEC/EN 60947-1, IEC/EN 60947-5-1, UL 60947-1, UL 60947-5-1Anschlussart: SchraubklemmeAnzahl Pole: 2Anzahl Hilfskontakte Öffner: 1Anzahl Hilfskontakte Schließer: 1Bemessungsbetriebsspannung: Hilfsstromkreis 690 V AC / 440 V DCBemessungsbetriebsstrom AC-15: (240 V) 6 A, (400 V) 4 A, (500 V) 2,5 A, (690 V) 1,5 ABemessungsfrequenz: Hilfsstromkreis 50 Hz / 60 Hz / DCBemessungsisolationsspannung: 750 VBemessungsstoßspannungsfestigkeit: Hilfsstromkreis 6 kVGeeignet für: MC1, MC2 equipped with Screw terminalsMontageart: Frontmontage am SchützSchutzart: IP20Verlustleistung: bei Bemessungsbedingungen pro Pol 0,4 W

DOC CE-Erklärung

Download (Stand: 14.12.2024)

Deeplink Produktseite

Download (Stand: 14.12.2024)

Maßzeichnung

Download (Stand: 14.12.2024)

Montageanleitung

Download (Stand: 14.12.2024)

Produktdatenblatt

Download (Stand: 14.12.2024)

REACH-Erklärung

Download (Stand: 14.12.2024)

RoHS-Erklärung

Download (Stand: 14.12.2024)
