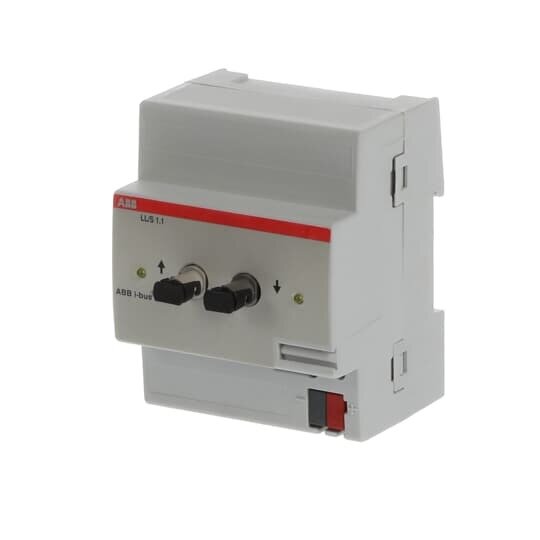

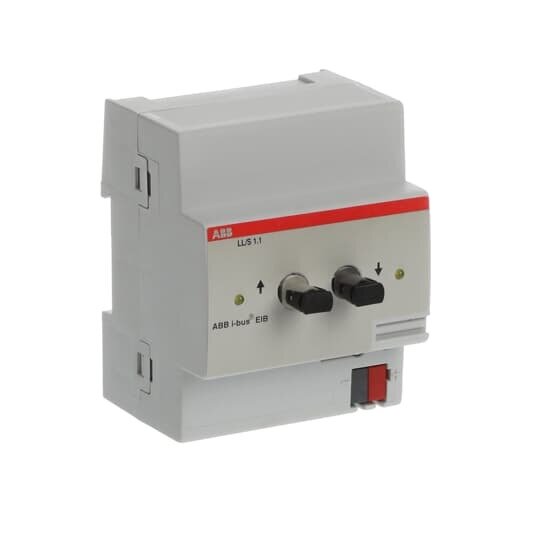

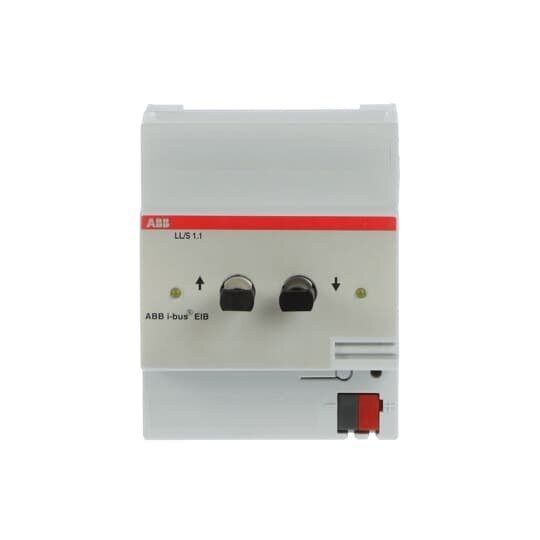

ABB LL/S1.1 LWL-Schnittstelle
1 Stück

Ihr Nettopreis
Art.-Nr.
3075022
EAN
4016779392105
Hersteller-Nr.
GHQ6050053R0001
DEHA.-Nr.
0274228
eClass.-Nr.
27143136
Zolltarif-Nr.
85389091
Bussystem KNX true
Bussystem KNX-Funk false
Bussystem Funkbus false
Bussystem LON false
Bussystem Powernet false
Andere Bussysteme ohne
Funk bidirektional false
Ausführung LWL-Schnittstelle
Montageart REG
Breite in Teilungseinheiten 4
Demontageschutz false
Mit LED-Anzeige true
Updatefähig false
Protokoll sonstige
Providerabhängig false
Visualisierung false
Web-Server false
Funk-Schnittstelle false
IR-Schnittstelle false
Schutzart (IP) IP20

Das Gerät dient der Kopplung zweier Abschnitte einer ABB i-bus®-Linie mittels Lichtwellenleiter (LWL) zur Überbrückung größerer Entfernungen, bzw. der Vermeidung von Blitz- und Überspannungsschutzvorrichtungen bei gebäudeüberschreitender Leitungsverlegung. Zum Aufbau einer Übertragungsstrecke werden zwei Geräte benötigt.: KNX/km): ca. 1,4 km Bedienelemente LED Senden LED Empfangen Anschluss für LWL-Patchkabel (2x 50/125 mm)Senden: ST- BuchseEmpfangen: ST- Buchse Busanschluss: Busanschlussklemme Schutzart: IP 20, EN 60 529 Montage auf Tragschiene 35mm, DIN EN 60 715 Breite: 4 Module à 18 mmMontageart: DIN-SchieneSchutzart: IP20Unterstützte Bussysteme: KNX (TP)Breite in Teilungseinheiten: 4

https://search.abb.com/library/Download.aspx?DocumentID=GHQ6007048P0002

Gebrauchsanleitung

Download (Stand: 14.01.2025)

https://search.abb.com/library/Download.aspx?DocumentID=2CDC502011D0201

Produktdatenblatt

Download (Stand: 14.01.2025)

https://search.abb.com/library/Download.aspx?DocumentID=2CDK502094D2701

MD36

Download (Stand: 14.01.2025)

Anschlussbild

Download (Stand: 14.01.2025)

Deeplink Produktseite

Download (Stand: 14.01.2025)

Maßzeichnung

Download (Stand: 14.01.2025)

Montageanleitung

Download (Stand: 14.01.2025)

Produktdatenblatt

Download (Stand: 14.01.2025)

REACH-Erklärung

Download (Stand: 14.01.2025)

RoHS-Erklärung

Download (Stand: 14.01.2025)
