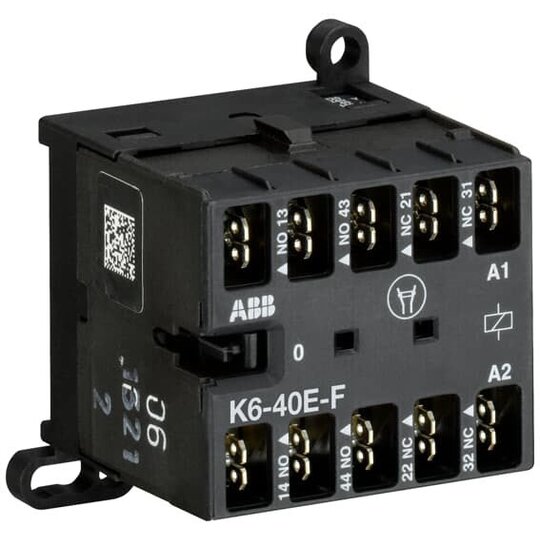

ABB K6-40E-F-01 Kleinhilfsschütz 24V 40-450Hz
10 Stück

Listenpreis
Art.-Nr.
2817609
EAN
4013614049347
Hersteller-Nr.
GJH1211003R0401
DEHA.-Nr.
3418780
eClass.-Nr.
27371001
Zolltarif-Nr.
85365080
Bemessungssteuerspeisespannung Us bei AC 50 Hz 24 - 24 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz 24 - 24 V
Spannungsart zur Betätigung AC
Bemessungsbetriebsstrom 4 A
Bemessungsbetriebsstrom Ie, 400 V 3 A
Montageart DIN-Schiene
Mit LED-Anzeige false
Handbedienung false
Schnittstelle false
Anzahl der Hilfskontakte als Öffner 0
Anzahl der Hilfskontakte als Schließer 4
Anzahl der Hilfskontakte als Öffner, verzögert schaltend 0
Anzahl der Hilfskontakte als Schließer, voreilend 0
Anzahl der Hilfskontakte als Wechsler 0
Betriebsspannung bei AC 50 Hz 690 - 690 V
Betriebsspannung bei AC 60 Hz 690 - 690 V
Betriebsspannung bei DC 250 - 250 V
Spannungsart der Betriebsspannung AC
Bemessungsschaltstrom 4 A
Anschlussart Hilfsstromkreis Flachsteckanschluss
Breite 52,5 mm
Höhe 57,5 mm
Tiefe 46,5 mm

Kleinhilfschützen K/KC 6 erfüllen Relaisfunktionen gemäß IEC/EN 60947-1, IEC/EN 60947-4-1 bzw. IEC/EN 60947-5-1. Mit ihrer AC- oder DC-Ansteuerung schalten sie Steuerkreise oder Lastkreise bis 4 A (230 V).Anbaubare Zubehörteile sind Löschglieder sowie seitlich oder frontseitig aufsteckbare 2-polige Hilfsschalter.Normen: IEC/EN 60947-1, IEC/EN 60947-4-1, IEC/EN 60947-5-1, UL 60947-1, UL 60947-4-1Anschlussart: FlachsteckerverbindungAnzahl Hauptkontakte Öffner: 0Anzahl Hauptkontakte Schließer: 0Anzahl Hilfskontakte Öffner: 0Anzahl Hilfskontakte Schließer: 4Typ Kleinschütz: KleinhilfsschützBemessungssteuerspannung: 24 V ACEinbaulage: Position 1 bis 6Konventioneller thermischer Dauerstrom in freier Luft: (Hilfsstromkreis) 6 AMontageart: DIN-Schiene, Schraube

https://search.abb.com/library/Download.aspx?DocumentID=2CMT2021-006202

REACH-Erklärung

Download (Stand: 14.12.2024)

https://search.abb.com/library/Download.aspx?DocumentID=2CDC001079B0201

Maßzeichnung

Download (Stand: 14.12.2024)

https://search.abb.com/library/Download.aspx?DocumentID=1SBC100214C0202

Technische Information

Download (Stand: 14.12.2024)

https://search.abb.com/library/Download.aspx?DocumentID=2CMT2021-006277

RoHS-Erklärung

Download (Stand: 14.12.2024)

DOC CE-Erklärung

Download (Stand: 14.12.2024)

Deeplink Produktseite

Download (Stand: 14.12.2024)

EPD-Erklärung

Download (Stand: 14.12.2024)

Maßzeichnung

Download (Stand: 14.12.2024)

Maßzeichnung

Download (Stand: 14.12.2024)

Montageanleitung

Download (Stand: 14.12.2024)

Produktdatenblatt

Download (Stand: 14.12.2024)

REACH-Erklärung

Download (Stand: 14.12.2024)

RoHS-Erklärung

Download (Stand: 14.12.2024)
