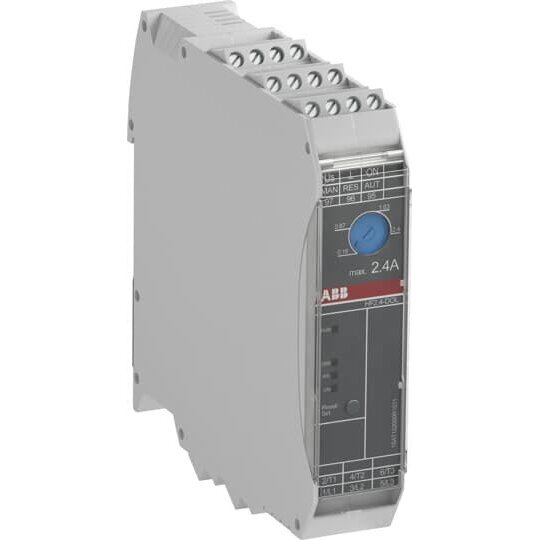

ABB HF2.4-DOL-24VDC HF2.4-DOL elek. Kompaktstarter Auslösekl.10A, 0.18-2.4 A
1 Stück

Listenpreis
Art.-Nr.
2816947
EAN
4013614515583
Hersteller-Nr.
1SAT122000R1011
DEHA.-Nr.
5100955
eClass.-Nr.
27370905
Zolltarif-Nr.
85371098
Art des Motorstarters Direktstarter (DOL)
Mit Kurzschlussauslöser false
Bemessungssteuerspeisespannung Us bei AC 50 Hz 0 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz 0 V
Bemessungssteuerspeisespannung Us bei DC 24 - 24 V
Spannungsart zur Betätigung DC
Bemessungsbetriebsleistung bei AC-3, 230 V, 3-phasig 0,37 kW
Bemessungsbetriebsleistung bei AC-3, 400 V 0,75 kW
Bemessungsbetriebsstrom Ie 2,4 A
Bemessungsbetriebsstrom bei AC-3, 400 V 2,4 A
Überlastauslöser Stromeinstellung 0.18 - 2.4 A
Leistungsaufnahme 3,3 W
Anzahl der Hilfskontakte als Schließer 0
Anzahl der Hilfskontakte als Öffner 0
Umgebungstemperatur, Obergrenze ohne Einschränkungen 80 €C
Temperaturkompensierter Überlastschutz true
Auslöseklasse CLASS 10 A
Anschlussart Hauptstromkreis Schraubanschluss
Ausführung elektrischer Anschluss für Hilfs- und Steuerstromkreis Schraubanschluss
Tragschienenmontage möglich true
Mit Trafo false
Anzahl der Befehlsstellen 16
Geeignet für NOT-AUS false
Anzahl der Leuchtmelder 4
Externer Reset möglich true
Mit Sicherung false
Schutzart (IP) IP20
Schutzart (NEMA) 1
Unterstützt Protokoll für TCP/IP false
Unterstützt Protokoll für PROFIBUS false
Unterstützt Protokoll für CAN false
Unterstützt Protokoll für INTERBUS false
Unterstützt Protokoll für ASI false
Unterstützt Protokoll für MODBUS false
Unterstützt Protokoll für Data-Highway false
Unterstützt Protokoll für DeviceNet false
Unterstützt Protokoll für SUCONET false
Unterstützt Protokoll für LON false
Unterstützt Protokoll für PROFINET IO false
Unterstützt Protokoll für PROFINET CBA false
Unterstützt Protokoll für SERCOS false
Unterstützt Protokoll für Foundation Fieldbus false
Unterstützt Protokoll für EtherNet/IP false
Unterstützt Protokoll für AS-Interface Safety at Work false
Unterstützt Protokoll für DeviceNet Safety false
Unterstützt Protokoll für INTERBUS-Safety false
Unterstützt Protokoll für PROFIsafe false
Unterstützt Protokoll für SafetyBUS p false
Unterstützt Protokoll für sonstige Bussysteme false
Breite 22,5 mm
Höhe 99 mm
Tiefe 114,5 mm

Die elektronischen Kompaktstarter der Baureihe HF...DOL-24VDC sind Hybridstarter für Motoren bis 3 kW / 400 V bzw. ohmsche Lasten bis 9A / 400 V gemäß IEC/EN 60947-1, -4-2. Sie beinhalten die Funktionen Direktstart und Überlastschutz bei sehr weiten Stromeinstellbereichen. Durch die Hybrid-Technik aus Halbleitern und Bypass-Kontakten eignen sich HF-Starter besonders für Anwendungen mit häufigen Schaltvorgängen und sind dabei verlustarm. Die Kompaktheit und der integrierte Aufbau der Geräte sorgen für Platzersparnis, reduzieren Verdrahtungsfehler und sparen Zeit bei der Installation.ektanlasser mit ÜberlastschutzPhasenausfallempfindlich: JaÜberlastschutz: Elektronischer Überlastschutz
