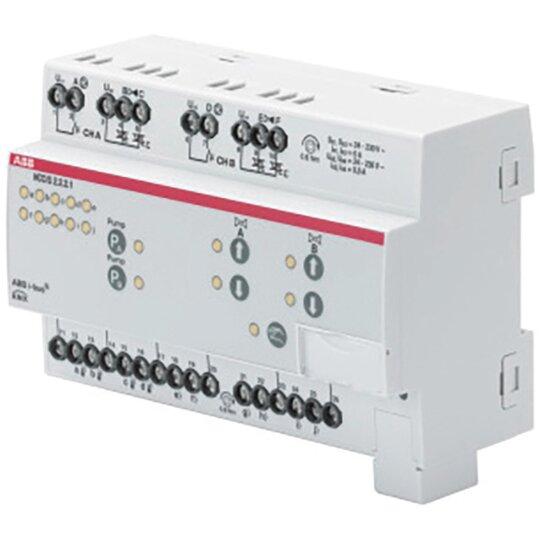

ABB HCC/S2.2.2.1 Heiz/Kühlkr.Ctrl,3-P,2-f 2CDG110221R0011
1 Stück

Für die Regelung und Steuerung der Vorlauftemperatur in Heiz- oder Kühlkreisen.Messung der Vor- und Rücklauftemperatur, Zustandserfassung der Zirkulationspumpe,Steuerung der Zirkulationspumpe und des 3-Wege Mischventils.- Gerätediagnose über eine kostenlose PC-Software- Gerät wird über KNX versorgt und benötigt keine zusätzliche Stromversorgung- Anzeige des Zustands der Ein- und Ausgänge über LED auf dem Gerät- Tasten auf dem Gerät zur manuellen Bedienung der Ausgänge- Integrierter Regler für die Vorlauftemperaturregelung- 2-Kanaliges Gerät, zur Regelung zweier unabhängiger Heiz- oder Kühlkreise- 2 Eingänge zur Vor- und Rücklauftemperaturmessung je Kanal- 3 Binäreingänge zur Zustandserfassung der Pumpe je Kanal- 3-Punkt (Auf/Zu Signal) Ansteuerung des 3-Wege Mischventils- Schalten der Pumpe in Abhängigkeit der Ventilstellgröße- Unterstützung für Systeme mit Doppelpumpe durch KanalbündelungFunktionen des Anwendungsprogramms:- Anwendungsbezogene Konfiguration und Auswahl des Reglers- Verwendung mit integriertem Regler oder als reiner Aktor- Regler zur Ansteuerung von Heiz- und Kühlkreisen- Vorlauftemperaturbegrenzung- Sicherheitstemperaturabschaltung- Zwangsführung der Ausgänge- Überwachung der Eingangswerte- Direkte Verwendung angeschlossener Sensoren für dieVorlauftemperaturregelung und Pumpenüberwachung- Freie Einstellung des Reglers möglich- Überlast/Kurzschlussmeldung der Ventilausgänge- Automatische Ventilspülung- Umkehrpause des Antriebs parametrierbar- Automatische Justierung des Stellantriebs (Referenzfahrt)- Einstellung des Pumpenzustands (Ein/Aus) in Abhängigkeit des Ventilstellwert- Doppelpumpenmodus mit Backupfunktionalität oder wöchentlichem Wechsel- Manuelle Übersteuerung von Ventil und PumpeTechnische Daten:Eingänge: 10 unabhängige Eingänge2 Temperatureingänge je Kanal3 Binäreingänge je KanalAbfragestrom: 1 mAUnterstützte Temperatursensoren: PT100, PT1000, NTC (10k und 20k),KTY (div. Typen), NI 1000Ventilausgänge: 2 Halbleiterausgänge je KanalAusgangsspannung: 24...230 V AC, 50/60 HzNennstrom Ausgangspaar: 0,5 APumpenausgang: 1 Relaisausgang 5 A je KanalSchaltspannung: 250 V ACAnzeigeelemente:1 LED je Eingang zur Statusanzeige2 LED je Ventilausgang zur Positionsanzeige1 LED je Pumpenausgang zur Statusanzeige1 LED zur Anzeige Status manuelle BedienungManuelle Bedienung:2 Tasten je Ventilausgang zum Öffnen/Schließen des Ventils1 Taste je Pumpenausgang zum Schalten der Pumpe1 Taste zum Aktivieren/Deaktivieren der manuellen BedienungAnschlüsse: Schraubklemme Kombikopf0,2...6 mm² eindrähtig0,2...4 mm² feindrähtigKNX: Schraubenlose BusanschlussklemmeGehäusematerial: Kunststoff, halogenfrei Entflammbarkeit V-0 gem. UL94Schutzart: IP 20, DIN EN 60 529Montage: auf Tragschiene 35 mm, DIN EN 60 715ohne Werkzeug, Entnahme aus VerbundDas Produkt kann in jeder Einbaulagebetrieben werden.Umgebungstemperatur: -5 °C...+45 °CBreite: 8 TE à 17,5 mmAbmessungen (H x B x T): 90 x 140 x 63,5 mmBaureihe: Central HVAC ControllersUnterstützte Bussysteme: KNX (TP)Anzahl digitaler Eingänge: 10Anzahl Eingänge: Analog (0 ... 10 V /
