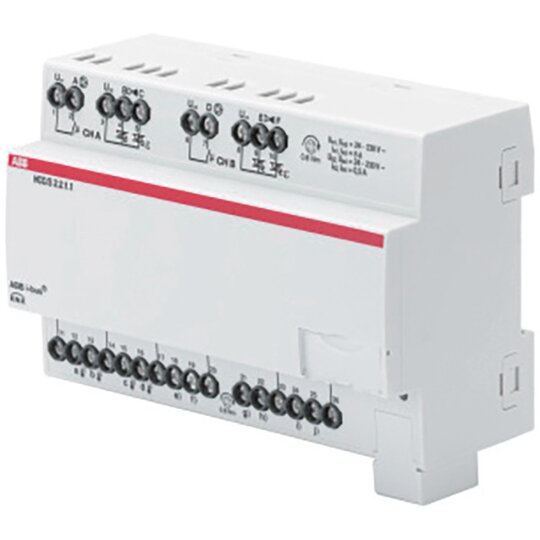

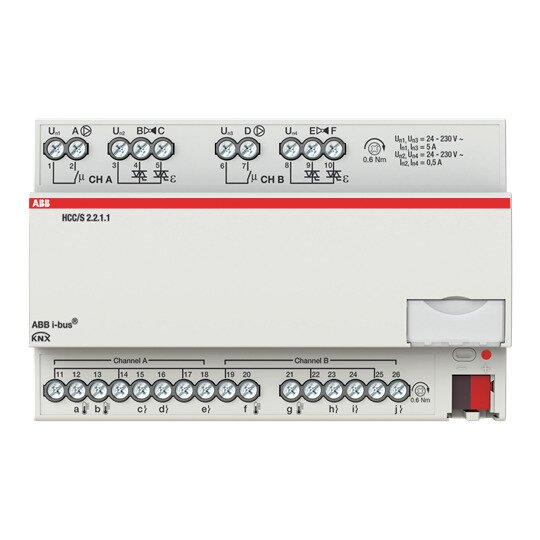

ABB HCC/S2.2.1.1 Heiz/Kühlkr.Ctrl,3-P,2-f 2CDG110220R0011
1 Stück

Für die Regelung eines Heiz- oder Kühlkreises. Das Gerät verfügt über 2 Kanäle, jeder mit zwei elektronischen Ausgängen zur Ansteuerung des 3-Wege Mischerventils (3-Punkt) eines Heiz- oder Kühlkreises. Ebenso hat das Gerät einen Relaisausgang (5 A) zum Schalten der Zirkulationspumpe. Über 3 Binärsignaleingänge kann der Status der Pumpe überwacht (über potentialfreie Kontakte) und diese Rückmeldung in die Steuerung der Pumpe mit einbezogen werden. Die Vorlauf- und Rücklauftemperatur werden gemessen und für die Berechnung des Ventilstellwerts durch den integrierten Regler verwendet. Der Sollwert wird über den KNX Bus empfangen. Durch eine Kanalbündelung ist es möglich Systeme mit Doppelpumpen zu steuern. Für erweiterte Diagnosefunktionen sowie eine verbesserte Inbetriebnahme kann das ABB i-bus Tool genutzt werden.: KNXnzung- Sicherheitstemperaturabschaltung- Zwangsführung der Ausgänge- Überwachung der Eingangswerte- Direkte Verwendung angeschlossener Sensoren für dieVorlauftemperaturregelung und Pumpenüberwachung- Freie Einstellung des Reglers möglich- Überlast/Kurzschlussmeldung der Ventilausgänge- Automatische Ventilspülung- Umkehrpause des Antriebs parametrierbar- Automatische Justierung des Stellantriebs (Referenzfahrt)- Einstellung des Pumpenzustands (Ein/Aus) in Abhängigkeit des Ventilstellwerts- Doppelpumpenmodus mit Backupfunktionalität oder wöchentlichem Wechsel- Manuelle Übersteuerung von Ventil und PumpeTechnische Daten:Eingänge: 10 unabhängige Eingänge2 Temperatureingänge je Kanal3 Binäreingänge je KanalAbfragestrom: 1 mAUnterstützte Temperatursensoren: PT100, PT1000, NTC (10k und 20k),KTY (div. Typen), NI 1000Ventilausgänge: 2 Halbleiterausgänge je KanalAusgangsspannung: 24...230 V AC, 50/60 HzNennstrom Ausgangspaar: 0,5 APumpenausgang: 1 Relaisausgang 5 A je KanalSchaltspannung: 250 V ACAnschlüsse: Schraubklemme Kombikopf0,2...6 mm² eindrähtig0,2...4 mm² feindrähtigKNX: Schraubenlose BusanschlussklemmeGehäusematerial: Kunststoff, halogenfrei Entflammbarkeit V-0 gem. UL94Schutzart: IP 20, DIN EN 60 529Montage: auf Tragschiene 35 mm, DIN EN 60 715ohne Werkzeug, Entnahme aus Verbu
