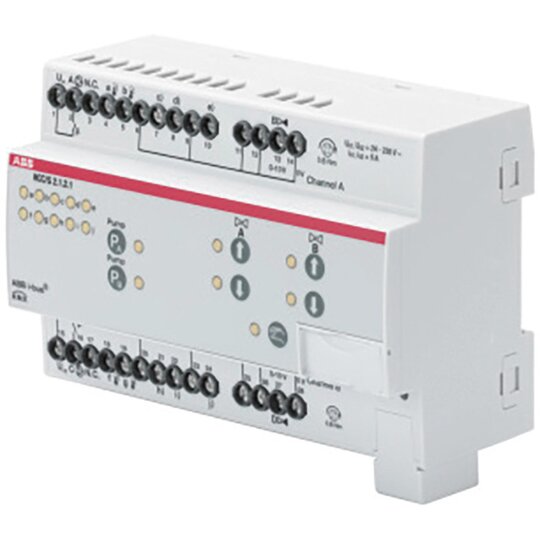

ABB HCC/S2.1.2.1 Heiz/Kühl Ctrl,0-10V,2-f,mB 2CDG110219R0011
1 Stück

Für die Regelung eines Heiz- oder Kühlkreises. Das Gerät verfügt über 2 Kanäle, jeder mit einem analogen Ausgang zur Ansteuerung des 3-Wege Mischerventils (0à10 V) eines Heiz- oder Kühlkreises. Ebenso hat das Gerät einen Relaisausgang (5 A) zum Schalten der Zirkulationspumpe. Über 3 Binärsignaleingänge kann der Status der Pumpe überwacht (über potentialfreie Kontakte) und diese Rückmeldung in die Steuerung der Pumpe mit einbezogen werden. Die Vorlauf- und Rücklauftemperatur werden gemessen und für die Berechnung des Ventilstellwerts durch den integrierten Regler verwendet. Der Sollwert wird über den KNX Bus empfangen. Durch eine Kanalbündelung ist es möglich Systeme mit Doppelpumpen zu steuern.Für erweiterte Diagnosefunktionen sowie eine verbesserte Inbetriebnahme kann das ABB i-bus Tool genutzt werden.: KNXit integriertem Regler oder als reiner Aktor- Regler zur Ansteuerung von Heiz- und Kühlkreisen- Vorlauftemperaturbegrenzung- Sicherheitstemperaturabschaltung- Zwangsführung der Ausgänge- Überwachung der Eingangswerte- Direkte Verwendung angeschlossener Sensoren für dieVorlauftemperaturregelung und Pumpenüberwachung- Freie Einstellung des Reglers möglich- Überlast/Kurzschlussmeldung der Ventilausgänge- Wirkungsweise des Stellantriebs (stromlos geöffnet/geschlossen) einstellbar- Automatische Ventilspülung- Einstellung des Pumpenzustands (Ein/Aus) in Abhängigkeit des Ventilstellwerts- Doppelpumpenmodus mit Backupfunktionalität oder wöchentlichem Wechsel- Manuelle Übersteuerung von Ventil und PumpeTechnische Daten:Eingänge: 10 unabhängige Eingänge2 Temperatureingänge je Kanal3 Binäreingänge je KanalAbfragestrom: 1 mAUnterstützte Temperatursensoren: PT100, PT1000, NTC (10k und 20k), KTY (div. Typen), NI 1000Ventilausgänge: 1 Analogausgang (0 ... 10 V DC) je KanalPumpenausgang: 1 Relaisausgang 5 A je KanalSchaltspannung: 250 V ACAnzeigeel
