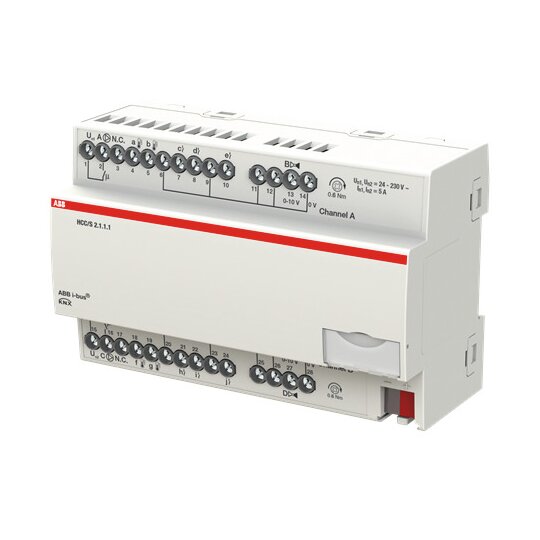

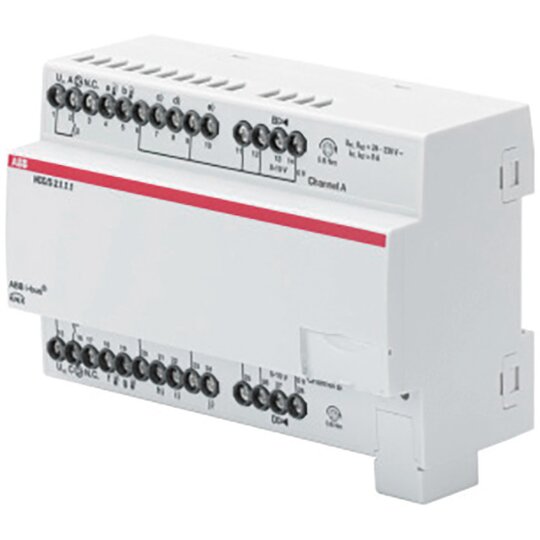

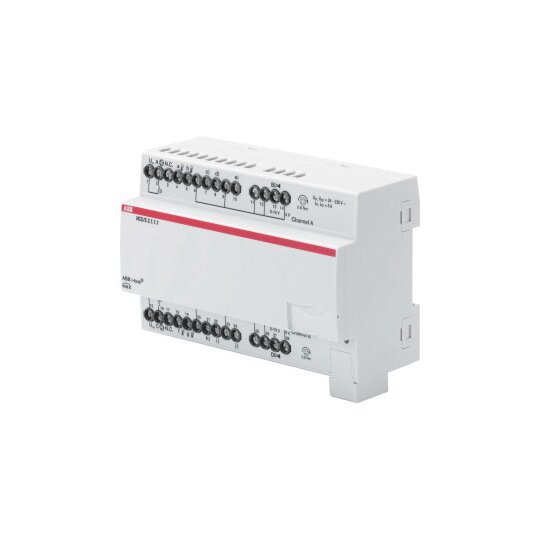

ABB HCC/S2.1.1.1 Heiz/Kühlkr.Ctrl,0-10V 2CDG110218R0011
1 Stück

Für die Regelung und Steuerung der Vorlauftemperatur in Heiz- oder Kühlkreisen.Messung der Vor- und Rücklauftemperatur, Zustandserfassung der Zirkulationspumpe,Steuerung der Zirkulationspumpe und des 3-Wege Mischventils.- Gerätediagnose über eine kostenlose PC-Software- Gerät wird über KNX versorgt und benötigt keine zusätzliche Stromversorgung- Integrierter Regler für die Vorlauftemperaturregelung- 2-kanaliges Gerät zur Regelung zweier unabhängiger Heiz- oder Kühlkreise- 2 Eingänge zur Vor- und Rücklauftemperaturmessung je Kanal- 3 Binäreingänge zur Zustandserfassung der Pumpe je Kanal- Ansteuerung des 3-Wege Mischventils über 0 ... 10 V- Schalten der Pumpe in Abhängigkeit der Ventilstellgröße- Unterstützung für Systeme mit Doppelpumpe durch KanalbündelungFunktionen des Anwendungsprogramms:- Anwendungsbezogene Konfiguration und Auswahl des Reglers- Verwendung mit integriertem Regler oder als reiner Aktor- Regler zur Ansteuerung von Heiz- und Kühlkreisen- Vorlauftemperaturbegrenzung- Sicherheitstemperaturabschaltung- Zwangsführung der Ausgänge- Überwachung der Eingangswerte- Direkte Verwendung angeschlossener Sensoren für dieVorlauftemperaturregelung und Pumpenüberwachung- Freie Einstellung des Reglers möglich- Überlast/Kurzschlussmeldung der Ventilausgänge- Wirkungsweise des Stellantriebs (stromlos geöffnet/geschlossen) einstellbar- Automatische Ventilspülung- Einstellung des Pumpenzustands (Ein/Aus) in Abhängigkeit des Ventilstellwerts- Doppelpumpenmodus mit Backupfunktionalität oder wöchentlichem Wechsel- Manuelle Übersteuerung von Ventil und PumpeTechnische Daten:Eingänge: 10 unabhängige Eingänge2 Temperatureingänge je Kanal3 Binäreingänge je KanalAbfragestrom: 1 mAUnterstützte Temperatursensoren: PT100, PT1000, NTC (10k und 20k), KTY (div. Typen), NI 1000Ventilausgänge: 1 Analogausgang (0 ... 10 V DC) je KanalPumpenausgang: 1 Relaisausgang 5 A je KanalSchaltspannung: 250 V ACAnschlüsse: Schraubklemme Kombikopf0,2...6 mm² eindrähtig0,2...4 mm² feindrähtigKNX: Schraubenlose BusanschlussklemmeGehäusematerial: Kunststoff, halogenfrei Entflammbarkeit V-0 gem. UL94Schutzart: IP 20, DIN EN 60 529Montage: auf Tragschiene 35 mm, DIN EN 60 715ohne Werkzeug, Entnahme aus VerbundDas Produkt kann in jeder Einbaulagebetrieben werden.Umgebungstemperatur: -5 °C...+45 °CBreite: 8 TE à 17,5 mmAbmessungen (H x B x T): 90 x 140 x 63,5 mmBaureihe: Central HVAC ControllersUnterstützte Bussysteme: KNX (TP)Anzahl digitaler Eingänge: 10Anzahl Eingänge: Analog (0 ... 10 V / 4 ... 20 mA) 10Anzahl Ausgänge: 4Montageart: DIN-SchieneSchutzart: IP20Breite in Teilungseinheiten: 8
