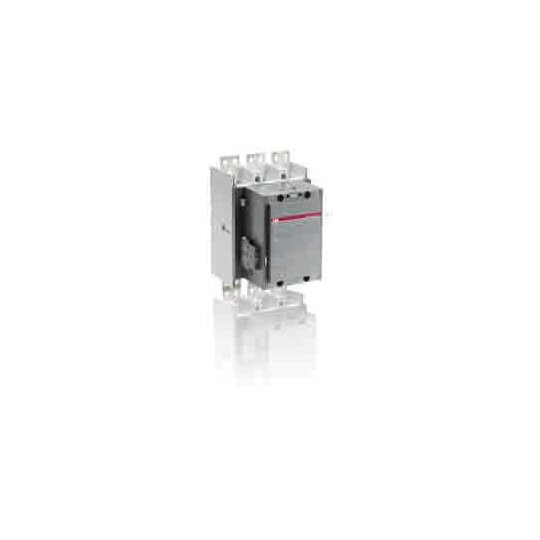

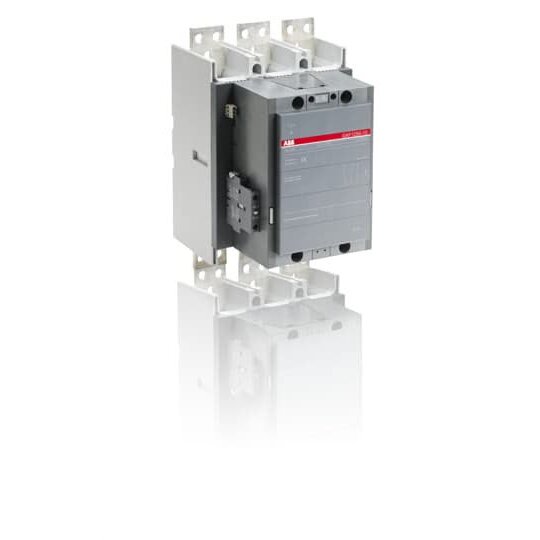

ABB GAF1250-10-11 100-250V 50/60Hz / 100-250VDC GAF1250-10-11 Schütz
1 Stück

Schütze der Baureihe GAF185 bis GAF2050 von 250 bis 1750A DC-1 (1000 V) schalten 1-polige Leistungskreise mit leicht induktiven oder nicht-induktiven Lasten gemäß IEC/EN 60947-4-1 bzw. IEC/EN 60947-5-1.Sie stehen für die kompakte Baureihe mit AC/DC-Ansteuerung und sehr weiten Spulenspannungsbereichen. Nur 4 Spulen decken Steuerspannungen von 24...500 VDC bis 48...500 VAC ab - ohne zusätzlich erforderliche Löschglieder. Sie besitzen ab dem GAF460 ein integriertes, abschaltbares 24VDC Schnittstellenrelais, welches auch eine Direktansteuerung aus einer SPS ermöglicht. Als Zubehörteile sind bis zu 2 rechts- und linksseitig montierbare Hilfsschalter und Klemmenabdeckungen verfügbar.Anschlussart: Hauptstromkreis: SchieneAnzahl Hauptkontakte Öffner: 0Anzahl Hauptkontakte Schließer: 1Anzahl Hilfskontakte Öffner: 1Anzahl Hilfskontakte Schließer: 1Typ Blockschütz: 1-Pole ContactorBemessungsbetriebsspannung: Hauptstromkreis 1000 VBemessungsisolationsspannung: (nach UL / CSA) 1000 VBemessungssteuerspannung: 50 Hz 100 ... 250 V, 60 Hz 100 ... 250 V, Gleichstrombetrieb 100 ... 250 VKonventioneller thermischer Dauerstrom in freier Luft: (nach IEC 60947-4-1, offene Schütze q = 40 °C) 1260 A
