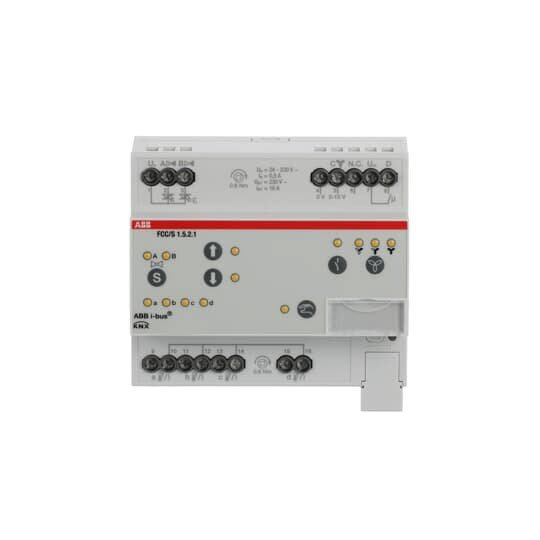

ABB FCC/S1.5.2.1 FanCoilCtrl,2xPWM,0-10V 2CDG110235R0011
1 Stück

Für die Regelung und Steuerung von Fan Coil Units (Gebläse Konvektoren)mit Heiz- und Kühlanwendungen. 2 unabhängige elektronische Ventilausgänge (24 ... 230 V AC),Lüfteransteuerung kontinuierlicher Lüfter (über 0 ... 10 V),Zusatzrelais (16 A) für elektrische Erhitzer und 4 Eingängen für Raumsensoren.- Gerätediagnose über eine kostenlose PC-Software- Anzeige des Zustands der Ein- und Ausgänge über LED auf dem Gerät- Tasten auf dem Gerät zur Bedienung der Ausgänge- Gerät wird über KNX versorgt und benötigt keine zusätzliche Stromversorgung- Integrierter Regler für die Raumtemperaturregelung- 4 Eingänge zur Raum-Zustandserfassung(Temperaturwiderstand, Fensterkontakt, Taupunktsensor, Binärsignal)- Anschlussmöglichkeit für analoges Raumbediengerät- Ansteuerung 2 thermoelektrischer oder eines motorischen 3-Punkt Ventilstellantriebs- Ansteuerung eines kontinuierlichen Lüfters über 0 ... 10 V- Ansteuerung eines elektrischen Erhitzers über 1 RelaisFunktionen des Anwendungsprogramms:- Anwendungsbezogene Konfiguration und Auswahl des Reglers- Verwendung mit integriertem Regler oder als reiner Aktor- Regler zur Ansteuerung von Heiz-und Kühlanwendungen mit Grund- und Zusatzstufe- Zwangsführung der Ausgänge- Überwachung der Eingangswerte- Direkte Verwendung angeschlossener Sensoren für die Raumtemperaturregelung- Freie Einstellung des Reglers möglich- Integrierter Temperatur Sollwertmanager- Überlast/Kurzschlussmeldung der Ventilausgänge- Wirkungsweise des Stellantriebs (stromlos geöffnet/geschlossen) einstellbar- Parametrierung für Verwendung eines motorischen Stellantriebs mit 3-Punkt Ansteuerung- Automatische Ventilspülung- Anpassung der Lüfterkennline (Ausgangsspannungsbereich)- Lüfter Geschwindigkeitsbegrenzung- Lüfterstufenautomatik in Abhängigkeit des Ventilstellwerts- Anlauf-/Nachlaufverhalten des Lüfters- Direkte Ansteuerung des zusätzlichen Relaisausgangs durch internen ReglerTechnische Daten:Eingänge: 4 unabhängige EingängeAbfragestrom: 1 mAUnterstützte Temperatursensoren: PT100, PT1000, NTC (10k und 20k),KTY (div. Typen), NI 1000Ventilausgänge: 2 HalbleiterausgängeAusgangsspannung: 24...230 V AC, 50/60 HzNennstrom Ausgangspaar: 0,5 ALüfterausgang: 1 Analogausgang (0 ... 10 V DC)Zusatzrelais: 1 Relaisausgang 16 A (ohmsche Last)Schaltspannung: 250 V ACAnzeigeelemente:1 LED je Eingang zur Statusanzeige2 LED für Ventilausgänge zur Positionsanzeige2 LED zur Anzeige des aktiven Ventils und zur Störungsanzeige3 LED zur Anzeige Lüftergeschwindigkeit1 LED zur Anzeige Status Zusatzrelais1 LED zur Anzeige Status manuelle BedienungManuelle Bedienung:1 Taste zur Auswahl des Ventilausgangs2 Tasten zum Öffnen/Schließen des gewählten Ventils1 Taste zum Schalten der Lüftergeschwindigkeit1 Taste zum Schalten des Zusatzrelais1 Taste zum Aktivieren/Deaktivieren der manuellen BedienungAnschlüsse: Schraubklemme Kombikopf0,2...6 mm² eindrähtig0,2...4 mm² feindrähtigKNX: Schraubenlose BusanschlussklemmeGehäusematerial: Kunststoff, halogenfrei Entflammbarkeit V-0 gem. UL94Schutzart: IP 20, DIN EN 60 529Montage: auf Tragschiene 35 mm, DIN EN 60
