| Bussystem KNX |
true |
| Bussystem KNX-Funk |
false |
| Bussystem Funkbus |
false |
| Bussystem LON |
false |
| Bussystem Powernet |
false |
| Andere Bussysteme |
ohne |
| Funk bidirektional |
false |
| Montageart |
REG |
| Breite in Teilungseinheiten |
6 |
| Mit Busankopplung |
true |
| Busmodul abnehmbar |
false |
| Stellgröße stetig |
true |
| Stellgröße schaltend |
true |
| Ventilschutzfunktion |
true |
| Handschaltung |
true |
| Anzahl der digitalen Eingänge |
4 |
| Max. Schaltstrom (Ohmsche Last) |
6 A |
| Anzahl der Ausgänge |
4 |
| Max. Ausgangsstrom |
0,5 A |
| Schaltspannung |
230 - 24 V |
| Schutzart (IP) |
IP20 |

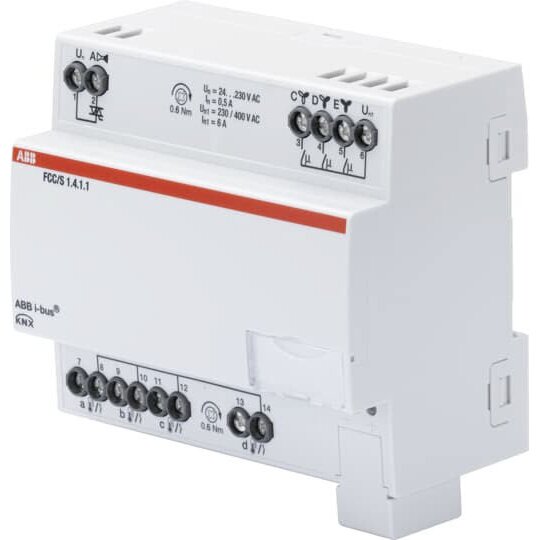

Zur Steuerung von Fan Coil Units bzw. Gebläsekonvektoren.Über einen elektronischen Ausgang kann ein thermoelektrischer Stellantrieb zum Heizen oder Kühlen gesteuert werden.Zur Lüftersteuerung besitzt das Gerät drei Relaisausgänge.Über 4 Eingänge kann der Raumstatus erfasst und überwacht werden (nutzbar für Fensterkontakt, Taupunktsensor, Füllstandssensor oder Temperatursensor). Außerdem ist es möglich, ein analoges Raumbediengerät (SAR/A oder SAF/A) mit den Eingängen des Gerätes zu verbinden.Zur Regelung der Raumtemperatur verfügt das Gerät über einen integrierten Raumtemperaturregler, welcher direkt zur Steuerung der Ausgänge des Gerätes verwendet werden kann.Für erweiterte Diagnosefunktionen sowie eine verbesserte Inbetriebnahme kann das ABB i-bus Tool genutzt werden.: KNX die Raumtemperaturregelung- Freie Einstellung des Reglers möglich- Integrierter Temperatur Sollwertmanager- Überlast/Kurzschlussmeldung der Ventilausgänge- Wirkungsweise des Stellantriebs (stromlos geöffnet/geschlossen) einstellbar- Automatische Ventilspülung- Lüfteransteuerung mit Stufen- oder Wechselschaltung- Lüfterstufenbegrenzung- Lüfterstufenautomatik in Abhängigkeit des Ventilstellwerts- Anlauf-/Nachlaufverhalten des LüftersTechnische Daten:Eingänge: 4 unabhängige EingängeAbfragestrom: 1 mAUnterstützte Temperatursensoren: PT100, PT1000, NTC (10k und 20k),KTY (div. Typen), NI 1000Ventilausgänge: 1 HalbleiterausgangAusgangsspannung: 24...230 V AC, 50/60 HzNennstrom: 0,5 ALüfterausgang: 3 Relaisausgänge je 5 ASchaltspannung: 250 V ACAnschlüsse: Schraubklemme Kombikopf0,2...6 mm² eindrähtig0,2...4 mm² feindrähtigKNX: Schraubenlose BusanschlussklemmeGehäusematerial: Kunststoff, halogenfrei Entflammbarkeit V-0 gem. UL94Schutzart: IP 20, DIN EN 60 529Montage: auf Tragschiene 35 mm, DIN EN 60 715ohne Werkzeug, Entnahme aus VerbundDa
