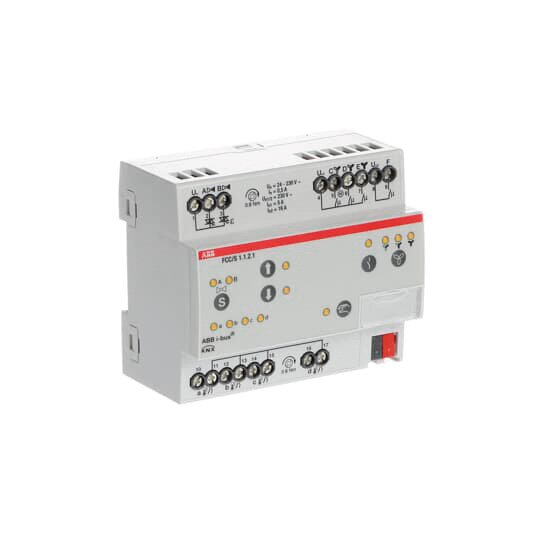

ABB FCC/S1.1.2.1 FanCoilCtrl,2xPWM,3st,mB 2CDG110211R0011
1 Stück

Zur Steuerung von Fan Coil Units bzw. Gebläsekonvektoren.Über zwei elektronische Ausgänge können zwei thermoelektrische Ventilantriebe oder ein motorbetriebener Ventilantrieb zum Heizen oder Kühlen gesteuert werden.Zur Lüftersteuerung besitzt das Gerät drei Relaisausgänge. Ein Relaisausgang schaltet eine zusätzliche Last von bis zu 16 A, wie z.B. eine elektrische Zusatzheizung.Über 4 Eingänge kann der Raumstatus erfasst und überwacht werden (nutzbar für Fensterkontakt, Taupunktsensor, Füllstandssensor oder Temperatursensor). Außerdem ist es möglich, ein analoges Raumbediengerät (SAR/A oder SAF/A) mit den Eingängen des Gerätes zu verbinden.Zur Regelung der Raumtemperatur verfügt das Gerät über einen integrierten Raumtemperaturregler, welcher direkt zur Steuerung der Ausgänge des Gerätes verwendet werden kann.Der FCC/S 1.1.2.1 verfügt über eine einfach zu nutzende Vorortbedienung.Für erweiterte Diagnosefunktionen sowie eine verbesserte Inbetriebnahme kann das ABB i-bus Tool genutzt werden.: KNX mit integriertem Regler oder als reiner Aktor- Regler zur Ansteuerung von Heiz- und Kühlanwendungen mit Grund- und Zusatzstufe- Zwangsführung der Ausgänge- Überwachung der Eingangswerte- Direkte Verwendung angeschlossener Sensoren für die Raumtemperaturregelung- Freie Einstellung des Reglers möglich- Integrierter Temperatur Sollwertmanager- Überlast/Kurzschlussmeldung der Ventilausgänge- Wirkungsweise des Stellantriebs (stromlos geöffnet/geschlossen) einstellbar- Parametrierung für Verwendung eines motorischen Stellantriebs mit 3-Punkt Ansteuerung- Automatische Ventilspülung- Lüfteransteuerung mit Stufen- oder Wechselschaltung- Lüfterstufenbegrenzung- Lüfterstufenautomatik in Abhängigkeit des Ventilstellwerts- Anlauf-/Nachlaufverhalten des Lüfters- Direkte Ansteuerung des zusätzlichen Relaisausgangs durch internen ReglerTechnische Daten:Eingänge: 4 unabhängige EingängeAbfragestrom: 1 mAUnterstützte Temperatursensoren: PT100, PT1000, NTC (10k und 20k),KTY (div. Typen), NI 1000Ventilausgänge: 2 HalbleiterausgängeAusgangsspannung: 24...230 V AC, 50/60 HzNennstrom Ausgangspaar: 0,5 ALüfterausgang: 3 Relaisausgänge je 5 ASchaltspannung: 250 V ACZusatzrelais: 1 Relaisausgang 16 A (ohmsche Last)Schaltspannung: 250 V ACAnzeigeelemente:1 LED je Eingang zur Statusanzeige2 LED für Ventilausgänge zur Positionsanzeige2 LED zur Anzeige des aktiven Ventils und zur Störungsanzeige3 LED zur Anzeige Lüftergeschwindigkeit1 LED zur Anzeige Status Zusatzrelais1 LED zur Anzeige Status manuelle BedienungManuelle Bedienung:1 Taste zur Auswahl des Ventilausgangs2 Tasten zum Öffnen/Schließen des gewählten Ventils1 Taste zum Schalten der Lüftergeschwindigkeit1 Taste zum Schalten des Zusatzrelais1 Taste zum Aktivieren/Deaktivieren der manuellen BedienungAnschlüsse: Schraubklemme Kombikopf0,2...6 mm² eindrähtig0,2...4 mm² feindrähtigKNX: Schraubenlose BusanschlussklemmeGehäusematerial: Kunststoff, halogenfrei Entflammbarkeit V-0 gem. UL94Schutzart: IP 20, DIN EN 60 529Montage: auf Tragschiene 35 mm, DIN EN 60 715ohne Werkzeug, Entnahme aus
