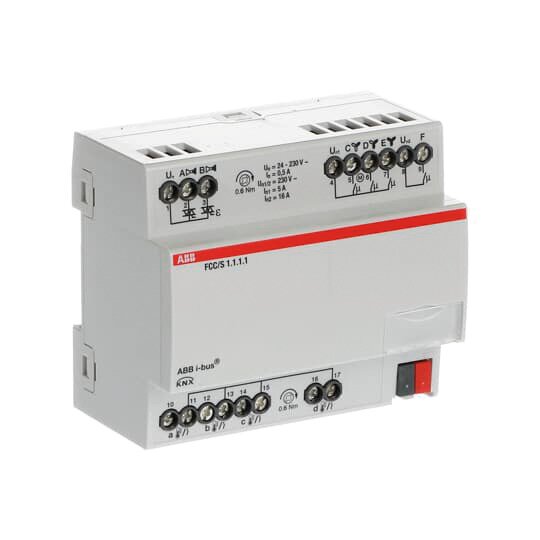

ABB FCC/S1.1.1.1 FanCoilCtrl,2xPWM,3st 2CDG110210R0011
1 Stück

Zur Steuerung von Fan Coil Units bzw. Gebläsekonvektoren. Über zwei elektronische Ausgänge können zwei thermoelektrische Ventilantriebe oder ein motorbetriebener Ventilantrieb zum Heizen oder Kühlen gesteuert werden. Zur Lüftersteuerung besitzt das Gerät drei Relaisausgänge. Ein Relaisausgang schaltet eine zusätzliche Last von bis zu 16 A, wie z. B. eine elektrische Zusatzheizung. Über 4 Eingänge kann der Raumstatus erfasst und überwacht werden (nutzbar für Fensterkontakt, Taupunktsensor, Füllstandssensor oder Temperatursensor). Außerdem ist es möglich, ein analoges Raumbediengerät (SAR/A oder SAF/A) mit den Eingängen des Gerätes zu verbinden. Zur Regelung der Raumtemperatur verfügt das Gerät über einen integrierten Raumtemperaturregler, welcher direkt zur Steuerung der Ausgänge des Gerätes verwendet werden kann. Für erweiterte Diagnosefunktionen sowie eine verbesserte Inbetriebnahme kann das ABB i-bus Tool genutzt werden.: KNXendungen mit Grund- und Zusatzstufe- Zwangsführung der Ausgänge- Überwachung der Eingangswerte- Direkte Verwendung angeschlossener Sensoren für die Raumtemperaturregelung- Freie Einstellung des Reglers möglich- Integrierter Temperatur Sollwertmanager- Überlast/Kurzschlussmeldung der Ventilausgänge- Wirkungsweise des Stellantriebs (stromlos geöffnet/geschlossen) einstellbar- Parametrierung für Verwendung eines motorischen Stellantriebs mit 3-Punkt Ansteuerung- Automatische Ventilspülung- Lüfteransteuerung mit Stufen- oder Wechselschaltung- Lüfterstufenbegrenzung- Lüfterstufenautomatik in Abhängigkeit des Ventilstellwerts- Anlauf-/Nachlaufverhalten des Lüfters- Direkte Ansteuerung des zusätzlichen Relaisausgangs durch internen ReglerTechnische Daten:Eingänge: 4 unabhängige EingängeAbfragestrom: 1 mAUnterstützte Temperatursensoren: PT100, PT1000, NTC (10k und 20k),KTY (div. Typen), NI 1000Ventilausgänge: 2 HalbleiterausgängeAusgangsspannung: 24...230 V AC, 50/60 HzNennstrom Ausgangspaar: 0,5 ALüfterausgang: 3 Relaisausgänge je 5 ASchaltspannung: 250 V ACZusatzrelais: 1 Relaisausgang 16 A (ohmsche Last)Schaltspannung: 250 V ACAnschlüsse: Schraubklemme Kombikopf0,2...6 mm² eindrähtig0,2...4 mm² feindrähtigKNX: Schraubenlose BusanschlussklemmeGehäusematerial: Kunststoff, halogenfrei Entflammbarkeit V-0 gem. UL94Schutzart: IP 20, DIN EN 60 529Montage: auf Tragschiene 35 mm, DIN EN 60 715ohne Werkzeug, Entnahme aus VerbundDas Produkt kann in jeder Einbaulagebetrieben werden.Umgebungstemperatur: -5 °C...+45 °CBreite: 6 TE à 17,5 mmAbmessungen (H x B x T): 90 x 105 x 63,5 mmBaureihe: Fan Coil ControllersUnterstützte Bussysteme: KNX (TP)Anzahl digitaler Eingänge: 4Anzahl Eingänge: Analog (0 ... 10 V / 4 ... 20 mA) 4Anzahl Ausgänge: 5Montageart: DIN-SchieneSchutzart: IP20Breite in Teilungseinheiten: 6
