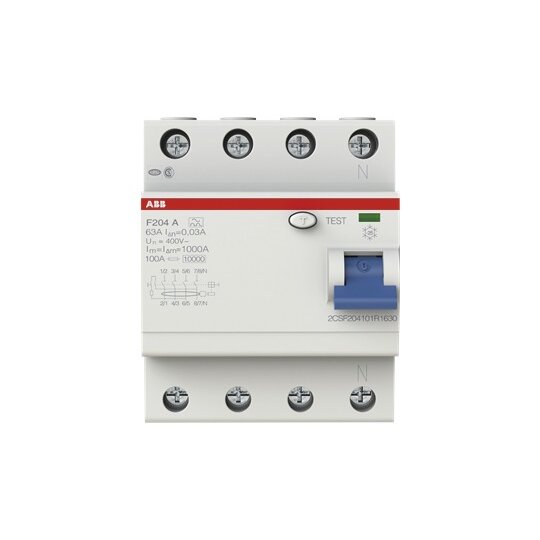

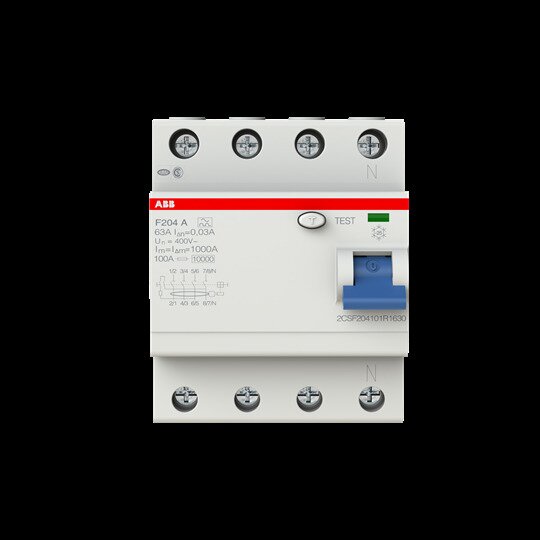

ABB F204 A-63/0,03 FI-Schutzschalter 4P,Typ A, 63A, 30mA
1 Stück

Ihr Nettopreis
Art.-Nr.
2750281
EAN
8012542783602
Hersteller-Nr.
2CSF204101R1630
DEHA.-Nr.
0175304
eClass.-Nr.
27142201
Zolltarif-Nr.
85363030
Polzahl 4
Bemessungsspannung 400 V
Bemessungsstrom 63 A
Bemessungsfehlerstrom 0,03 A
Bemessungsisolationsspannung Ui 500 V
Bemessungsstoßspannungsfestigkeit Uimp 4 kV
Montageart sonstige
Fehlerstrom-Typ A
Selektiver-Typ false
Kurzzeitverzögerter Typ false
Kurzschlussfestigkeit (Icw) 1 kA
Spannungsart AC
Mit Verriegelungsvorrichtung true
Frequenz sonstige
Zusatzeinrichtungen möglich true
Schutzart (IP) IP2X
Breite in Teilungseinheiten 4
Einbautiefe 69 mm
Umgebungstemperatur während des Betriebs -25 - 55 €C
Verschmutzungsgrad 2
Anschließbarer Leiterquerschnitt mehrdrähtig 0 - 25 qmm
Anschließbarer Leiterquerschnitt eindrähtig 25 - 25 qmm
Explosionsgeschützt false

ABB FI-Schutzschalter F204 A-63/0,03


Sachschutz und Personenschutz sowie Schutz vor elektrisch gezündeten Bränden gemäß DIN VDE 0100-410 und DIN VDE 0100-530 durch den Fehlerstrom-Schutzschalter.


Technische Daten

  • Anzahl Pole: 4
  • Fehlerstromart: Typ A
  • Betriebskennlinie: Unverzögert
  • Position des N-Leiters: Rechts
  • Normen: IEC/EN 61008 / UL 1053


    • Elektrische Daten

  • Maximale Betriebsspannung UL/CSA: 480Y / 277 V AC
  • Bemessungsstrom: 63 A
  • Bemessungsspannung: 230/400 V
  • Bemessungsfehlerstrom: 30 mA
  • Verlustleistung: bei Bemessungsbedingungen pro Pol 4,4 W


    • Gewicht und Abmessungen

  • Gewicht: 0,360 kg
  • Breite: 70 mm
  • Tiefe: 69 mm
  • Höhe: 85 mm
