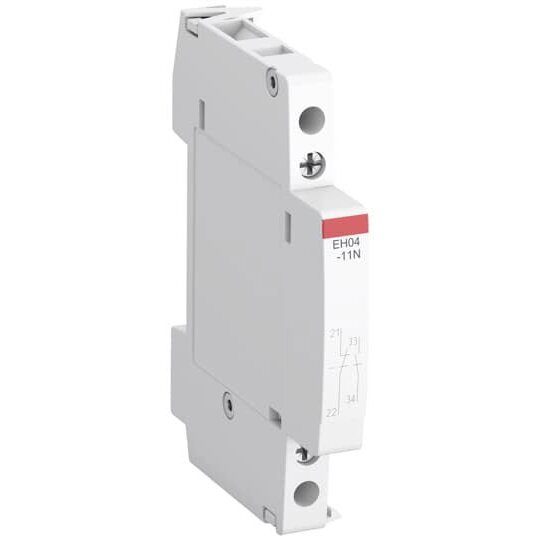

ABB EH04-11N Hilfskontaktblock 1S/1 1SAE901901R1011
1 Stück

Ihr Nettopreis
Art.-Nr.
2776137
EAN
4013614527616
Hersteller-Nr.
1SAE901901R1011
DEHA.-Nr.
5615244
eClass.-Nr.
27371302
Zolltarif-Nr.
85369010
Anzahl der Kontakte als Wechsler 0
Anzahl der Kontakte als Schließer 1
Anzahl der Kontakte als Öffner 1
Anzahl der Fehlersignalschalter 0
Bemessungsbetriebsstrom Ie bei AC-15, 230 V 4 A
Ausführung des elektrischen Anschlusses Schraubanschluss
Ausführung aufsteckbar
Montageart Seitenanbau
Fassung ohne

2-polige Hilfsschalter EH04..N mit 9 mm Baubreite können als Zubehör linksseitig an alle Installationsschütze ESB/EN..N werkzeuglos angebaut werden und stehen in unterschiedlichen Kontaktbelegungen zur Verfügung.SchraubklemmeAnzahl Pole: 2Anzahl Hilfskontakte Öffner: 1Anzahl Hilfskontakte Schließer: 1Bemessungsbetriebsspannung: Hilfsstromkreis 500 V ACBemessungsbetriebsstrom AC-15: (415 V AC) 3 A, (24 V) 6 A, (240 V) 4 A, (500 V) 2 ABemessungsbetriebsstrom DC-13: (125 V) 0,55 A, (250 V) 0,27 ABemessungsfrequenz: Hilfsstromkreis 50 Hz / 60 HzBemessungsisolationsspannung: 500 VBemessungsstoßspannungsfestigkeit: Hilfsstromkreis 4 kVGeeignet für: ESB16..N, ESB20..N, ESB25..N, ESB40..N, ESB63..N, EN20..N, EN25..N, EN40..N, ESB100..NMontageart: seitliche MontageSchutzart: IP20Verlustleistung: bei Bemessungsbedingungen pro Pol 0,84 W

DOC CE-Erklärung

Download (Stand: 10.01.2025)

Deeplink Produktseite

Download (Stand: 10.01.2025)

Maßzeichnung

Download (Stand: 10.01.2025)

Montageanleitung

Download (Stand: 10.01.2025)

Produktdatenblatt

Download (Stand: 10.01.2025)

REACH-Erklärung

Download (Stand: 10.01.2025)

RoHS-Erklärung

Download (Stand: 10.01.2025)
