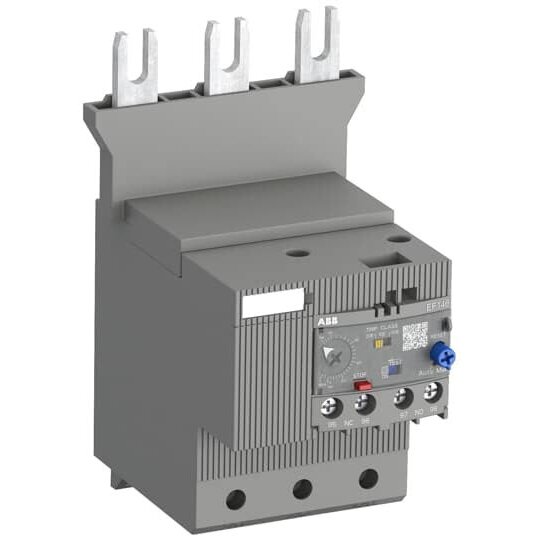

ABB EF146-150 Elekr. Überlastrelais 54-150 A, Auslöseklasse einstellbar
1 Stück

Listenpreis
Art.-Nr.
2813557
EAN
4013614442230
Hersteller-Nr.
1SAX351001R1101
DEHA.-Nr.
4758707
eClass.-Nr.
27371502
Zolltarif-Nr.
85364900
Montageart Direktanbau
Anschlussart Hauptstromkreis Schraubanschluss
Einstellbarer Strombereich 54 - 150 A
Externe Stromversorgung erforderlich false
Bemessungssteuerspeisespannung Us bei AC 50 Hz 0 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz 0 V
Bemessungssteuerspeisespannung Us bei DC 0 V
Anzahl der Hilfskontakte als Öffner 1
Anzahl der Hilfskontakte als Schließer 1
Anzahl der Hilfskontakte als Wechsler 0
Spannungsart der Betriebsspannung AC
Betriebsspannung bei AC 50 Hz 1000 - 1000 V
Betriebsspannung bei AC 60 Hz 1000 - 1000 V
Betriebsspannung bei DC 1000 - 1000 V
Bemessungsschaltstrom 150 A
Auslöseklasse einstellbar
Reset-Funktion automatisch true
Reset-Funktion Eingang false
Reset-Funktion Taster true
Breite 89,05 mm
Höhe 150,4 mm
Tiefe 105,2 mm

EF146 sind selbst versorgte elektronische Überlastrelais die keine zusätzliche externe Stromversorgung benötigen. Im Überlastfall oder bei einem Phasenausfall schützen sie Motoren zuverlässig. Sie sind wie thermische Überlastrelais einfach einzusetzen und kompatibel mit Standardmotoranwendungen. Sie überzeugen dank ihres weiten Einstellbereiches, ihrer hohen Genauigkeit, dem hohen Betriebstemperaturbereich und der Möglichkeit, aus 3 Auslöseklassen (10E, 20E, 30E) auszuwählen. Die Überlastrelais werden direkt an die Schütze angeschlossen. Einzelaufstellung-Sets stehen als Zubehör zu Verfügung. Manuelle oder automatische Rückstellung auswählbar, Phasenausfallempfindlichkeit gemäß IEC/EN 60947-4-1, Temperaturkompensation, TEST-und STOP-Funktion, Ausgelöst-Anzeige auf der Vorderseite, Auslöse- und Signalkontakt integriert (1 Schließer/1 Öffner).e 1x 10 ... 70 mm² / 2x 2 ... 35 mm², flexibel 1x 10 ... 70 mm² / 2x 10 ... 35 mm², starr 1x 10 ... 95 mm² / 2x 10 ... 35 mm²Anschlussmöglichkeit-Hilfsstromkreis: flexibel mit Aderendhülse 1/2x 0,75 ... 2,5 mm², flexibel mit isolierter Aderendhülse 1/2x 0,75 ... 2,5 mm², flexibel 1/2x 0,75 ... 2,5 mm², starr 1/2x 1 ... 4 mm²Anzahl Hilfskontakte Öffner: 1Anzahl Hilfskontakte Schließer: 1Bemessungsbetriebsspannung: Hilfsstromkreis 600 V AC/DC, Hauptstromkreis 1000 V ACBemessungsfrequenz: Hilfsstromkreis 50 Hz / 60 Hz / DC, Hauptstromkreis 50 Hz / 60 HzBemessungsisolationsspannung: 1000 VBemessungsstoßspannungsfestigkeit: Hilfsstromkreis 6 kV, Hauptstromkreis 8 kVBemessungsstrom: 150 AEinstellbereich: 54 ... 150 AGeeignet für: AF116, AF140, AF146Konventioneller thermischer Dauerstrom in freier Luft: (Hilfsstromkreis Öffner) 6 A, (Hilfsstromkreis Schließer) 6 AAbisolierlänge: Hilfsstromkreis 9 mm, Hauptstromkreis 20 mm

https://search.abb.com/library/Download.aspx?DocumentID=1SAX300407F0001

Maßzeichnung

Download (Stand: 14.12.2024)

DOC CE-Erklärung

Download (Stand: 14.12.2024)

Deeplink Produktseite

Download (Stand: 14.12.2024)

EPD-Erklärung

Download (Stand: 14.12.2024)

Maßzeichnung

Download (Stand: 14.12.2024)

Maßzeichnung

Download (Stand: 14.12.2024)

Montageanleitung

Download (Stand: 14.12.2024)

Montageanleitung

Download (Stand: 14.12.2024)

Produktdatenblatt

Download (Stand: 14.12.2024)

REACH-Erklärung

Download (Stand: 14.12.2024)

RoHS-Erklärung

Download (Stand: 14.12.2024)
