| Funktion |
mechanisch |
| Montageart |
DIN-Schiene |
| Breite in Teilungseinheiten |
1 |
| Einbautiefe |
62 mm |
| Anzahl der Kontakte als Schließer |
1 |
| Anzahl der Kontakte als Öffner |
0 |
| Anzahl der Kontakte als Wechsler |
0 |
| Steuerspannung 1 |
8 - 8 V |
| Steuerspannungsart 1 |
AC |
| Frequenz der Steuerspannung 1 |
0 - 50 Hz |
| Frequenz der Steuerspannung 2 |
0 - 50 Hz |
| Bemessungsstrom |
16 A |
| Versorgungsspannung |
7.2 - 8.8 V |
| Spannungsart der Versorgungsspannung |
AC |
| Max. Glühlampenlast |
3000 W |
| Max. Leuchtstofflampenlast |
1800 VA |
| Max. Leuchtstofflampenlast (Duo-Schaltung) |
2500 VA |
| Max. Leuchtstofflampenlast (parallel kompensiert) |
2500 VA |
| Max. Schaltstrom (cos phi = 0,6) |
16 A |

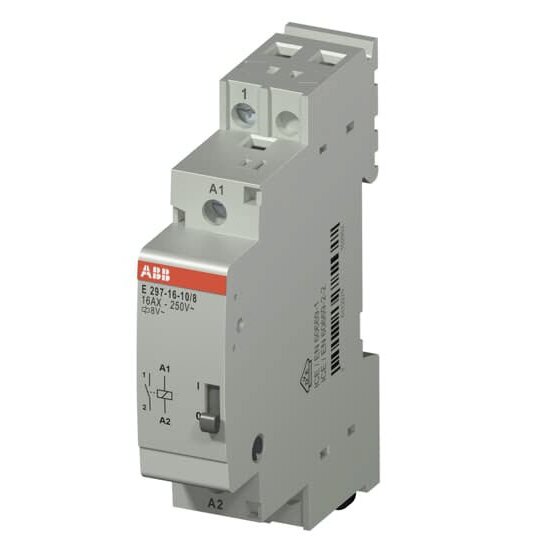

Elektromechanisches Installationsrelais gemäß Norm 60669-1 und 60669-2-2. Ansteuerung über Wechsel- oder Gleichspannung. Anwendungskategorien AC-1, AC-5b, AC7a und AC-7c und zusätzlichen anbaubaren Hilfs- und Hauptkontakten. Geeignet für konventionelle Leuchten sowie LED-Lasten.Normen: EN 60669-1, EN 60669-2-2Anzahl Hauptkontakte Öffner: 0Anzahl Hauptkontakte Schließer: 0Bemessungsbetriebsspannung: 250 V ACBemessungssteuerspeisespannung: 8 V ACBemessungsstrom: 16 Apannung unterbrochen, fällt das Installationsrelais immer in die Ruhestellung (Aus-Stellung) zurück. Dank der optimalen Schaltleistung eignen sie sich auch für Anwendungen in industrieller Umgebung und in Situationen, in denen es notwendig ist, die Kontrolle über leistungsstärkereVerbraucher (wie z.B. mehrere Beleuchtungsgruppen) sicherzustellen.Durch die Verwendung einer optimierten Spule (geringe Verlustleistung = niedrigere Betriebstemperatur) wird ein störungsfreier und sicherer Einsatz im Elektroverteiler gewährleistet. Die leisen Schaltgeräusche und das brummfreie Magnetsystem rechtfertigen auch einen Einsatz in öffentlichen Gebäuden und in privaten Haushalten. Die Installationsrelais können je nach Typ mit gängigen AC/DC-Steuerspannungen angesteuert werden und sind für einen Bemessungsstrom von 16 A ausgelegt.
