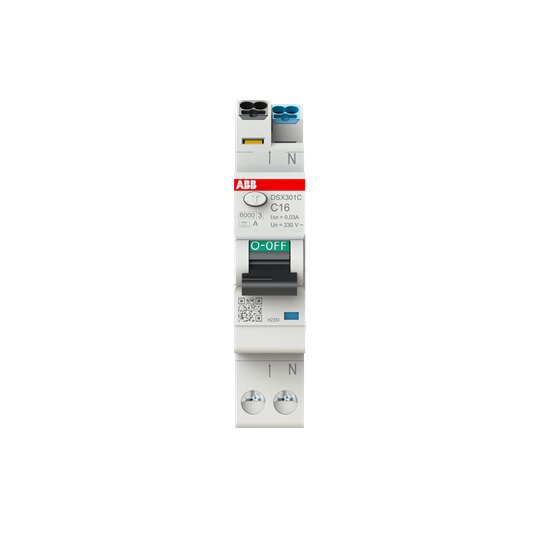

ABB DSX301CA-C16/0,03 FI/LS-Schalter 1 TE 6kA 1P+N Typ A C16 2CSR255165U1164
96 Stück

FI/LS-Schalter (RCBOs) bieten Personen- und Sachschutz sowie einen Schutz vor elektrisch gezündeten Bränden gemäß DIN VDE 0100-410 und DIN VDE 0100-530. Die FI/LS-Schalter der Baureihe DSX301CA Typ A ist 1polig geschützt (LS) und 2polig schaltend. Sie gewährleisten Schutz gegen Überlast und Kurzschlussströme, Schutz bei sinusförmigen Wechselströmen und pulsierenden Strömen mit glattem Gleichfehlerstrom von bis zu 6 mA gegen Erde. Sie erfüllen die Produktnormen IEC/EN 61009-1 (VDE 0664-20), IEC/EN 61009-2-1 (VDE 0664-21). Ihre patentierten Anschlussklemmen mit Push-In Technologie, sorgen für einfache und sichere Kontaktierung und Handhabung. An die obere, abgangsseitige Push-In Klemme können Leiter von bis zu 2 x 4 mm² angeschlossen werden. Eingangsseitig können die PSX-Phasenschienen für die Querverdrahtung genutzt werden. Für die Einspeisung können Leiterquerschnitte von bis zu 10 mm² direkt an das Gerät über die Schraub-Anschlussklemme in Schutzklasse IP20 angeschlossen werden. Für bessere Sichtverhältnisse beim Einspeisen liegt die Anschlussöffnung der Schraubklemme oberhalb von der Flexklemme für die Phasenschiene.Normen: IEC 61009-1, IEC 61009-2-1, EN 61009-1, EN 61009-2-1Anzahl Pole: 1+NAnzahl geschützter Pole: 1Auslösecharakteristik: CBemessungsfehlerstrom: 30 mABemessungsfrequenz: 50 HzBemessungsschaltvermögen: 6 kABemessungsspannung: 230 VBemessungsstrom: 16 AZeitverzögerung FI: unverzögertBreite in Teilungseinheiten: 1Fehlerstromart: TypeAPosition des N-Leiters: RechtsSchutzart: IP2X, IP40Zubehör anbaubar: NeinFehleranzeige: blaue Markierung unter dem SchalthebelAnschlussmöglichkeit: Schraubklemme / starr 1 à 10 mm², Schraubklemme / mit isolierter Aderendhülse 1 à 6 mm², Schraubklemme / ohne isolierter Aderendhülse 1 à 6 mm², Push-in / feindrähtig mit isolierter Aderendhülse 2 x 1 à 2,5 mm², Push-in / feindrähtig ohne isolierte Aderendhülse 2 x 1 à 2,5 mm², Push-in / starr 2 x 1 à 4 mm², Schraubklemme / feindrähtig 1 à 10 mm²
