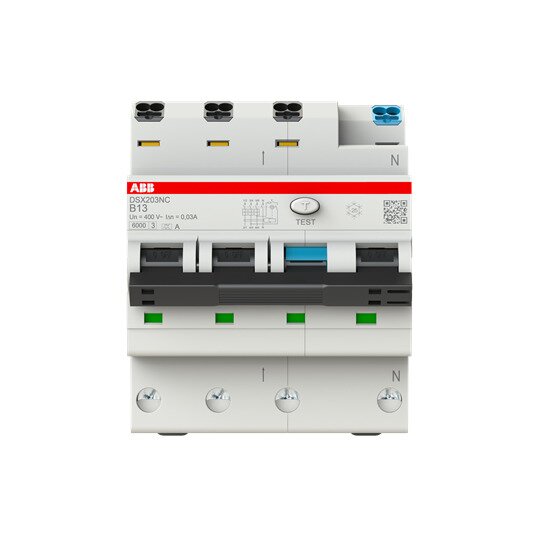

ABB DSX203NCA-B13/0,03 FI/LS-Schalter 6kA 3P+N Typ A B 13 30mA 2CSR256192R1135
1 Stück

FI/LS-Schalter (RCBOs) bieten Personen- und Sachschutz sowie einen Schutz vor elektrisch gezündeten Bränden gemäß DIN VDE 0100-410 und DIN VDE 0100-530. Die FI/LS-Schalter der Baureihe DSX203NCA Typ A ist 3polig geschützt (LS), 4polig schaltend und kann in Dreiphasennetzen mit bzw. ohne N-Leiter eingesetzt werden. Sie gewährleisten Schutz von drei Einphasen- oder Dreiphasenstromkreisen gegen Überlast und Kurzschlussströme, Schutz bei sinusförmigen Wechselströmen und pulsierenden Strömen mit glattem Gleichfehlerstrom von bis zu 6 mA gegen Erde. Sie erfüllen die Produktnormen IEC/EN 61009-1 (VDE 0664-20), IEC/EN 61009-2-1 (VDE 0664-21). Ihre patentierten Anschlussklemmen mit Push-In Technologie, sorgen für einfache und sichere Kontaktierung und Handhabung. An die obere, abgangsseitige Push-In Klemme können Leiter von bis zu 2 x 4 mm² angeschlossen werden. Eingangsseitig können die PSX-Phasenschienen für die Querverdrahtung genutzt werden. Für die Einspeisung können Leiterquerschnitte von bis zu 10 mm² direkt an das Gerät über die Schraub-Anschlussklemme in Schutzklasse IP20 angeschlossen werden. Für bessere Sichtverhältnisse beim Einspeisen liegt die Anschlussöffnung der Schraubklemme oberhalb von der Flexklemme für die Phasenschiene.Normen: IEC 61009-1, IEC 61009-2-1, EN 61009-1, EN 61009-2-1Anzahl Pole: 4Anzahl geschützter Pole: 3Auslösecharakteristik: BBemessungsfehlerstrom: 30 mABemessungsfrequenz: 50 HzBemessungsspannung: 400 V ACBemessungsstrom: 13 AZeitverzögerung FI: unverzögertBreite in Teilungseinheiten: 4Fehlerstromart: TypeAPosition des N-Leiters: RechtsSchutzart: IP2X, IP40Fehleranzeige: blaue Markierung unter dem SchalthebelAnschlussmöglichkeit: Schraubklemme / starr 1 à 10 mm², Schraubklemme / mit isolierter Aderendhülse 1 à 6 mm², Schraubklemme / ohne isolierter Aderendhülse 1 à 6 mm², Push-in / feindrähtig mit isolierter Aderendhülse 2 x 1 à 2,5 mm², Push-in / feindrähtig ohne isolierte Aderendhülse 2 x 1 à 2,5 mm², Push-in / starr 2 x 1 à 4 mm², Schraubklemme / feindrähtig 1 à 10 mm²
