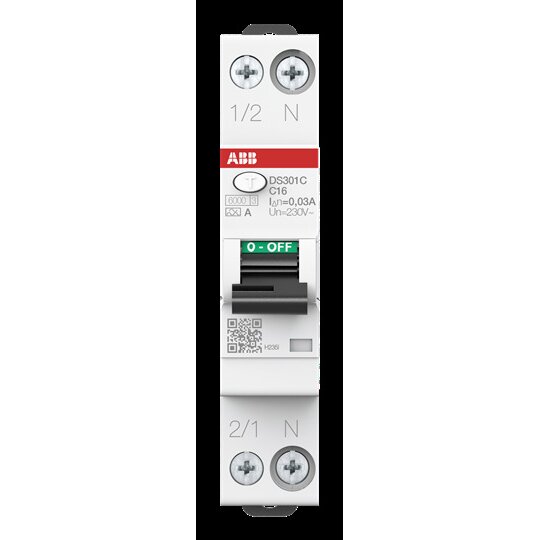

ABB DS301CC16A30 DS301CA-C16/0,03
FI/LS-Schalter 6kA 1P+N 2CSR255163R1164
1 Stück
- Ihr Nettopreis
- Bitte einloggen
- Art.-Nr.
- 2812995
- EAN
- 8012542361459
- Hersteller-Nr.
- 2CSR255163R1164
- DEHA.-Nr.
- 6916342
- eClass.-Nr.
- 27142207
- Zolltarif-Nr.
- 85363010
| Polzahl (gesamt) | 1 |
| Anzahl der abgesicherten Pole | 1 |
| Bemessungsspannung | 240 V |
| Bemessungsisolationsspannung Ui | 500 V |
| Bemessungsstoßspannungsfestigkeit Uimp | 4 kV |
| Bemessungsstrom | 16 A |
| Bemessungsfehlerstrom | 0,03 A |
| Fehlerstrom-Typ | A |
| Energiebegrenzungsklasse | 3 |
| Verlustleistung | 2,48 W |
| Bemessungsabschaltvermögen nach EN 61009 | 6 kA |
| Bemessungsabschaltvermögen nach IEC 60947-2 | 6 kA |
| Bemessungskurzschlussausschaltvermögen Icn nach EN 61009-1 | 6 kA |
| Abschaltcharakteristik | unverzögert |
| Spannungsart | AC |
| Frequenz | 50 Hz |
| Auslösecharakteristik | C |
| Mitschaltender Neutralleiter | true |
| Mit Verriegelungsvorrichtung | false |
| Überspannungskategorie | 3 |
| Verschmutzungsgrad | 2 |
| Umgebungstemperatur während des Betriebs | -25 - 55 €C |
| Breite in Teilungseinheiten | 1 |
| Einbautiefe | 17,6 mm |
| Unterputzmontage | false |
| Fehlauslöseschutz | false |
| Schutzart (IP) | IP20 |
| Anschließbarer Leiterquerschnitt eindrähtig | 1.5 - 16 qmm |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 1.5 - 10 qmm |
Elektromechanische FI/LS-Schalter (RCBOs) gemäß DIN VDE 0100-410 und DIN VDE 0100-530.Sie erfüllen die Produktnormen IEC/EN 61009-1 (VDE 0664-20), IEC/EN 61009-2-1 (VDE 0664-21).Normen: IEC/EN 61009-1, IEC/EN 61009-2-1Anzahl Pole: 1+NAnzahl geschützter Pole: 1Auslösecharakteristik: CBemessungsfehlerstrom: 30 mABemessungsfrequenz: 50 à 60 HzBemessungsschaltvermögen: 6 kABemessungsstrom: 16 AZeitverzögerung FI: unverzögertBreite in Teilungseinheiten: 1Fehlerstromart: TypeAPosition des N-Leiters: RechtsSchutzart: IP20, IP40Zubehör anbaubar: NeinFehleranzeige: blaue Markierung unter dem SchalthebelAnschlussmöglichkeit: Sammelschiene 10 ... 10 mm², starr 1,5 ... 16 mm², flexibel 1,5 ... 16 mm²ung steht. Die Baureihe ist mit 30 mA Differenzfehlerstrom und einer B oder C Auslösecharakteristik.Bemessungsschaltvermögen nach IEC/EN 61009 Icn = 6 kA.RCBO DS301C A Typ A ist 1-polig geschützt (LS), 2-polig schaltend.
