| Bemessungsstrom |
16 A |
| Bemessungsfehlerstrom |
30 mA |
| Anzahl der abgesicherten Pole |
4 |
| Mitschaltender Neutralleiter |
false |
| Auslösecharakteristik |
B |
| Abschaltleistung |
6 kA |
| Anzahl der Kombinationen FI-Schalter/Leitungsschutzschalter |
1 |
| Verdrahtung auf Reihenklemme |
false |
| Höhe |
85 mm |
| Breite |
122,5 mm |
| Tiefe |
69 mm |

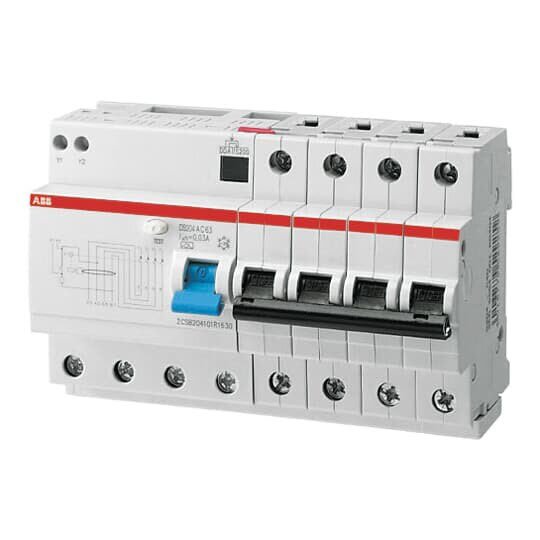

FI/LS-Kombinationen (RCBOs) bieten Personen- und Sachschutz sowie einen Schutz vor elektrisch gezündeten Bränden gemäß DIN VDE 0100-410 und DIN VDE 0100-530. Sie gewährleisten Schutz von 3P+N oder 4P-Stromkreisen gegen Überlast und Kurzschlussströme, Schutz bei sinusförmigen Wechselströmen und pulsierenden Strömen mit glattem Gleichfehlerstrom von bis zu 6 mA gegen Erde. Sie erfüllen die Produktnorm IEC/EN 61009-1 (VDE 0664-20). RCBO DS204 Typ A ist 4-polig geschützt (LS), 4-polig schaltend. Anschlussöffnung für Leitungen liegt oberhalb von der Anschlussöffnung für die Phasenschiene. Zubehör wie Hilfs- und Signalschalter sind am Gerät ohne Zusatzverdrahtung anbaubar.Normen: IEC/EN 60947-2, IEC/EN 61009-1Anzahl Pole: 4Anzahl geschützter Pole: 4Auslösecharakteristik: BBemessungsfehlerstrom: 30 mABemessungsfrequenz: 50 à 60 HzBemessungsschaltvermögen: (400 V AC) 6 kABemessungsspannung: 400 V ACBemessungsstrom: 16 AZeitverzögerung FI: unverzögertFehlerstromart: TypeAPosition des N-Leiters: Rechts, LinksZubehör anbaubar: Ja
