| Polzahl |
2 |
| Bemessungsspannung |
240 V |
| Bemessungsstrom |
16 A |
| Bemessungsfehlerstrom |
0,03 A |
| Fehlerstrom-Typ |
A |
| Energiebegrenzungsklasse |
3 |
| Bemessungsabschaltvermögen nach EN 61009 |
10 kA |
| Bemessungsabschaltvermögen nach IEC 60947-2 |
10 kA |
| Frequenz |
50 Hz |
| Auslösecharakteristik |
B |
| Mitschaltender Neutralleiter |
true |
| Überspannungskategorie |
3 |
| Verschmutzungsgrad |
2 |
| Breite in Teilungseinheiten |
3 |
| Einbautiefe |
69 mm |
| Zusatzeinrichtungen werkseitig angebaut |
Brandschutzschalter |
| Bemessungsschaltstrom Zusatzeinrichtung |
16 A |
| Bemessungsspannung Zusatzeinrichtung |
230 V |
| Steuerspannungsart Zusatzeinrichtung |
AC |
| Schutzart (IP) |
IP40 |

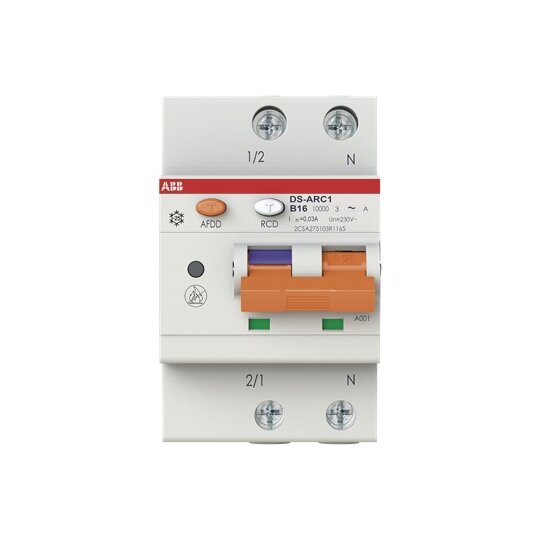

Fehlerlichtbogen-Schutzeinrichtung (AFDD) mit FI/LS-Schalter (RCBO) nach IEC/EN 62606 (VDE 0665-10) und IEC/EN 61009-1 (VDE 0664-20), IEC/EN 61009-2-1 (VDE 0664-21) bieten Schutz vor seriellen und parallelen Fehlerlichtbögen, Schutz vor Überstrom (Überlast oder Kurzschluss), Schutz bei sinusförmigen Wechselströmen und pulsierenden Strömen mit glattem Gleichfehlerstrom von bis zu 6 mA gegen Erde, Schutz vor Überspannung (nur für AFDD intern) und Schutz vor elektrisch gezündeten Bränden gemäß DIN VDE 0100-420. Einspeisung von oben oder unten beliebig, Querverdrahtung im hinteren Klemmenbereich möglich. Isolationsprüfung (DS-ARC1 ausschalten): bis 1000 V AC/DC Abklemmen der Leitungen nicht nötig, >, 1000 V AC/DC Leitungen müssen abgeklemmt werden. LED-Funktionsüberwachung, kontinuierlicher interner Selbsttest. LED-Fehlerspeicher zum Abruf, Löschen des letzten Auslösegrundes. Zubehör des System pro M compact® anbaubar, unten anbaubarer Hilfsschalter. AFDD+RCBO DS-ARC1M ist 1polig geschützt (LS), 2polig schaltend.Normen: IEC/EN 62606, IEC/EN 61009-1, IEC/EN 61009-2-1Anzahl Pole: 1+NAnzahl geschützter Pole: 1Auslösecharakteristik: BBemessungsbetriebsspannung: 230...240 V ACBemessungsfehlerstrom: 30 mABemessungsfrequenz: 50...60 HzBemessungsschaltvermögen: 10 kABemessungsstrom: 16 AZeitverzögerung FI: unverzögertBreite in Teilungseinheiten: 3Fehlerstromart: TypeASchutzart: Anschlussklemmen IP20, Gehäuse IP40Zubehör anbaubar: Jauch zur Erhöhung des Brandschutzes vor elektrisch gezündeten Bränden empfohlen.LED Indikator, um die Ursache der Auslösung zu identifizieren. Einspeisung von oben oder unten beliebig, Querverdrahtung z.B. zu FI-Schutzschalter im hinteren Klemmenbereich möglich. Zubehör des System pro M compact® anbaubar.Bemessungsschaltvermögen nach IEC/EN 61009 Icn=10kA. AFDD+RCBO DS-ARC1M ist 1polig geschützt (LS), 2polig schaltend.
