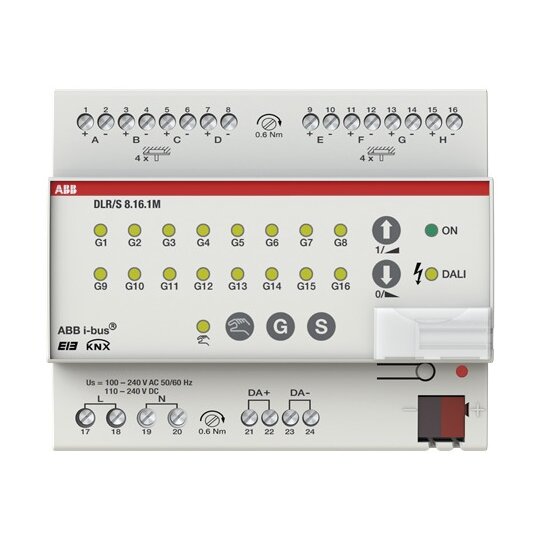

ABB DLR/S8.16.1M , DALI-Lichtregler, 8f, REG
1 Stück

Zur Ansteuerung von DALI-Betriebsgeräten mit DALI Schnittstelle Typ 0, DIN EN 62386 über KNX. Konstant-Lichtregelung. Integrierte DALI Spannungsversorgung. Gerät zum Schalten und Dimmen von 16 unabhängigenLeuchtengruppen mit elektronischen DALI VorschaltgerätenInterface nach EN 62386 / 60929. In Verbindung mit einemLichtfühler kann das Gerät nicht nur alsKNX-DALI-Gateway, sondern zusätzlich als Lichtregler zurKonstantlichtregelung eingesetzt werden. - Manuelles Schalten aller DALI Teilnehmer (Test DALI Ausgang)- Betriebs- und DALI Störung LEDs pro Leuchtengruppe- 64 DALI Teilnehmer- Individuelle DALI Adressierung und Zuordnung in 16 Leuchtengruppen- Broadcastfunktion vorhanden- ETS unabhängiges Inbetriebnahme- und Diagnose-Tool- Austausch eines DALI Teilnehmers ohne ETS oder Zusatzsoftware Mit einem Anwendungsprogramm sind folgende Funktionen pro Ausgang möglich:- 64 DALI Teilnehmer individuell in 16 Leuchtengruppen zuordenbar- Schalten und Dimmen von 16 Leuchtengruppen- 8 der 16 Leuchtengruppen können individuell in Verbindung mit einem Lichtfühler die Helligkeit in Innenräumen regeln- Rückmeldung von Schaltzustand und Helligkeitswert pro Leuchtengruppe- Dimmgeschwindigkeiten und Helligkeitsgrenzen einstellbar- Aufruf und Speichern von bis zu 14 Lichtszenen (8-Bit oder 1-Bit-Befehle)- Slave Betrieb interner Leuchtengruppen oder extern über Kommunikationsobjekt- Je Regelkreis eine Offsethelligkeit, um z.B. ein zweites Leuchtenband (Slave) mit unterschiedlicher Helligkeit anzusteuern- Treppenlichtfunktion (inkl. Vorwarnung und Basishelligkeit)- Treppenlichtfunktion kombinierbar mit Konstantlichtregelung- DALI-Kennlinien-Korrektur, um DALI Stellbereich an KNX anzupassen- Meldung von Lampen- und EVG-Fehler pro Leuchtengruppe- Codierte Lampen- und EVG-Fehler-Information je DALI Betriebsgerät- Sperren der Fehlermeldungen über KNX Kommunikationsobjekt- Leuchtstof¿ampen Einbrennfunktion pro Leuchtengruppe- Fester Helligkeitswert der DALI-EVGs nach EVG-Betriebsspannungswiederkehr (Power-on-Level) einstellbar- Schalten und Dimmen der 16 Leuchtengruppen über manuelle Bedienung am Gerät- ETS unabhängiges DALI Inbetriebnahme-Tool, mit dem die DALI Betriebsgeräte beliebigen Leuchtengruppen zuordenbar sind und die Lichtregelung in Betrieb genommen wird. Zusätzlich wird in dem Tool der Fehlerstatus der DALI-Betriebsgeräte angezeigt. Ausgang: 1 DALI-Ausgang mit integrierter DALI-Stromquellefür max. 64 DALI TeilnehmerEingänge: 8, für passenden LichtfühlerBetriebsspannung:- 85 ... 265 V AC, 45 ... 65 Hz- 110 ... 240 V DCArbeitsbereich der Regelung: Lichtregelung im Bereich200 ... 1200 LuxOptimiert auf typischerweise 500 LuxAnschluss:- DALI: Schraubklemmen- KNX: schraubenlose Busanschlussklemme Schutzart: IP 20, DIN EN 60 529Montage: auf Tragschiene 35 mm, DIN EN 60 715Einbaulage: beliebigBreite: 6 TE (108mm)Gehäusematerial: - Kunststoff, halogenfrei - Entflammbarkeit V-0 gem. UL94 Liefern montieren inkl. Zubehör:Inbetriebnahme:Anzahl Ausgänge: 1Anzahl Eingänge: Analog (0 ... 10 V / 4 ... 20 mA) 8Hilfsspannung AC/DC: 110 ... 230 V A
