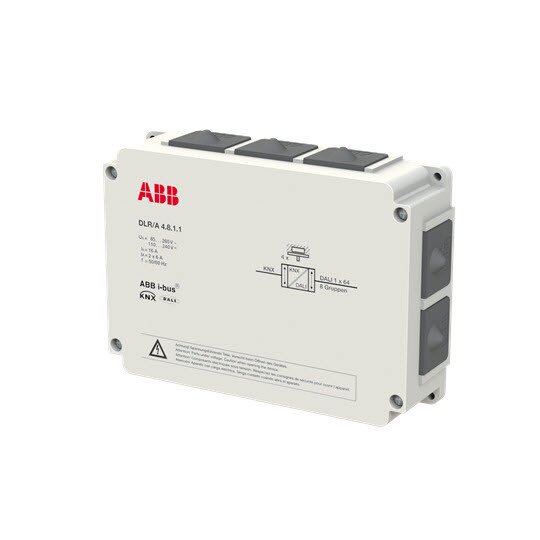

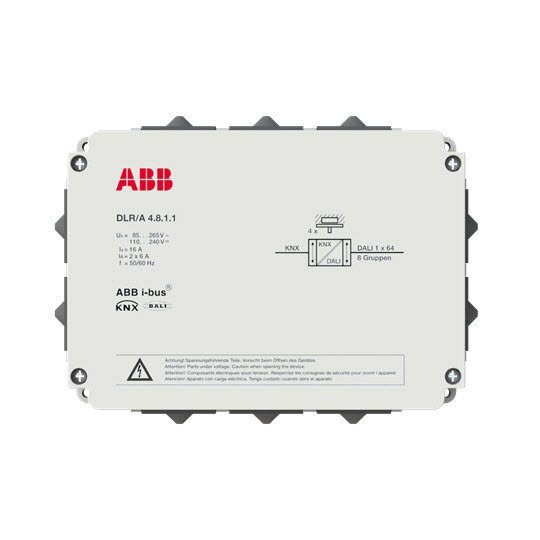

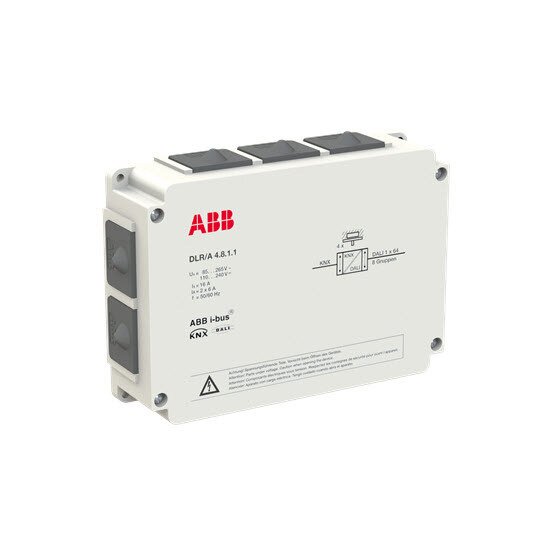

ABB DLR/A4.8.1.1 , DALI-Lichtregler, 4f, AP
1 Stück

Aufputz-Gerät zum Schalten und Dimmen von 8 unabhängigen Leuchtengruppen. Maximal 64 DALI Teilnehmern sind an einem DALI Steuerausgang anschließbar. In Verbindung mit 4 anschließbaren Lichtfühlern LF/U 2.1 kann das Gerät als Lichtregler zur Konstantlichtregelung eingesetzt werden. In dieser Funktion kann das Gerät eine Schlüsselkomponente in einer energieeffizienten Gebäudeautomation sein. Zusätzlich steht im Gerät eine Treppenlicht- und eine Master / Slave Funktion zur Verfügung. Umfangreiche Störmeldungen z.B. über EVG und Lampenfehler werden auf dem KNX übertragen.Durch sein Aufputzgehäuse kann der DALI Lichtregler als zentrales Gerät in der Zwischendecke oder im Unterflurbereich zum Einsatz kommen.: KNXd Diagnose-Tool- Austausch eines DALI Teilnehmers ohne ETS oder Zusatzsoftware Mit einem Anwendungsprogramm sind folgende Funktionen pro Ausgang möglich:- 64 DALI Teilnehmer individuell in 8 Leuchtengruppen zuordenbar- Schalten und Dimmen von 8 Leuchtengruppen- 4 der 8 Leuchtengruppen können individuell in Verbindung mit einem kompatiblen Lichtfühler die Helligkeit in Innenräumen regeln- Rückmeldung von Schaltzustand und Helligkeitswert pro Leuchtengruppe- Dimmgeschwindigkeiten und Helligkeitsgrenzen einstellbar- Aufruf und Speichern von bis zu 14 Lichtszenen (8-Bit oder 1-Bit-Befehle)- Slave Betrieb interner Leuchtengruppen oder extern über Kommunikationsobjekt- Je Regelkreis eine Offsethelligkeit, um z.B. ein zweites Leuchtenband (Slave) mit unterschiedlicher Helligkeit anzusteuern- Treppenlichtfunktion (inkl. Vorwarnung und Basishelligkeit)- Treppenlichtfunktion kombinierbar mit Konstantlichtregelung- DALI-Kennlinien-Korrektur, um DALI Stellbereich an KNX anzupassen- Meldung von Lampen- und EVG-Fehler pro Leuchtengruppe- Codierte Lampen- und EVG-Fehler-Information je DALI- Betriebsgerät- Sperren der Fehlermeldungen über KNX- Kommunikationsobjekt- Leuchtstofflampen Einbrennfunktion pro Leuchtengruppe- Fester Helligkeitswert der DALI-EVGs nach EVG- Betriebsspannungswiederkehr (Power-on-Level) einstellbar- Gemeinsames manuelles Schalten aller angeschlossen DALI Geräte über Test-button- ETS unabhängiges DALI Inbetriebnahme-Tool, mit dem die DALI Betriebsgeräte beliebigen Leuchtengruppen zuordenbar sind und die Lichtregelung in Betrieb genommen wird. Zusätzlich wird in dem Tool der Fehlerstatus der DALI-Betriebsgeräte angezeigt. Ausgang: 1 DALI-Ausgang mit integrierterDALI-Stromquelle für max. 64 DALI Teilnehmer Betriebsspannung:- 85 ... 265 V AC, 45 ... 65 Hz- 110 ... 240 V DCEingänge: 4, für kompatible LichtfühlerArbeitsbereich der Regelung: - im Bereich 200 ... 1200 Lux, optimiert auf typischerweise 500 Lux Anschlüsse:- DALI: Schraub-Steckklemmen- KNX: Busanschlussklemme Schutzart: IP 54, DIN EN 60 529Umgebungstemperatur,- Betrieb -20 ... +45 Grad Celsius- Lagerung -25 ... +55 FGrad Celsius- Transport -25 ... +70 Grad CelsiusMontage: AufputzAbmessungen (H x B x T) 147 x 202 x 50 mmGehäusematerial: - Kunststoff, halogenfrei - Entflammbarkeit V-0 gem. UL94
