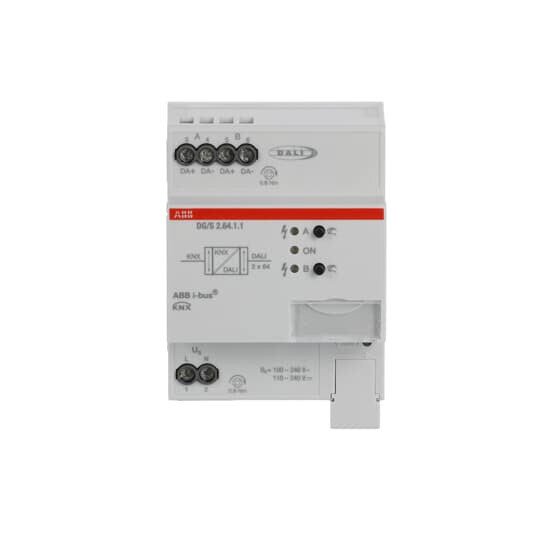

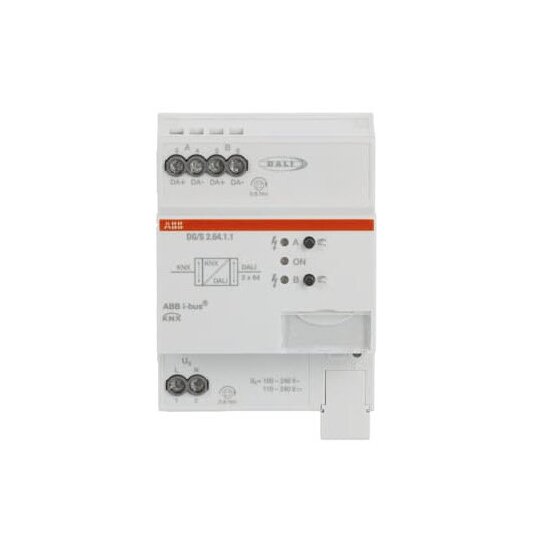

ABB DG/S2.64.1.1 DALI-Gateway Basic 2f 2CDG110199R0011
1 Stück

Single-Master DALI Controller nach DALI-2 (EN 62386) zertifiziert. Das Gerät dient der Ansteuerung von DALI oder DALI-2 Standard-Teilnehmer über ABB i-bus® KNX. Ein DALI-Ausgang für max. 64 DALI-Teilnehmer. Die DALI-Spannungsversorgung ist integriert.Die Ansteuerung kann pro DALI-Teilnehmer (64), über Leuchtengruppen (16), gemeinsam im Broadcast oder über Szenen (16) erfolgen. Umfangreiche Fehler- und Störmeldungen stehen zur Verfügung. Die Funktionen Slave, Treppenlicht, Sperren und Zwangsführung sind integriert. DALI-Notlichtkonverter nach EN 62386-202, DT1 werden unterstützt. Über den Notlichtkonverter können Notlicht Funktionstest und Dauertests über KNX getriggert und das Ergebnis auf dem KNX zur Verfügung gestellt werden. Andere DALI-Teilnehmer, z.B. DT6 oder DT8 sind über Standard DALI Befehle nach EN 62386-102 ansteuerbar. Zur Diagnose und individuellen Änderung der DALI-Adresse oder Gruppenzuordnung steht ein separates Softwaretool (ABB i-bus® Tool) zur Verfügung.: KNX Funktion: Schalten, Dimmen, Helligkeitswerte inkl.diverse Status Rückmeldungen- Steuern DALI Beleuchtung über Gruppen-, Einzel- Broadcast- oder Szenen-Befehle- Treppenlichtfunktion mit Vorwarnung und Dauerlicht- Ausschalthelligkeit für Nachtbetrieb kann über KNX aktiviert / deaktiviert werden - Szenenfunktion aufrufbar und über KNX speicherbar- Slave Funktion zur Anbindung von KNX Lichtregler, Offset möglich- Zwangsführung / Sperren möglich- Reaktion auf Beleuchtungs-Teilausfall - Einbrennfunktion für Leuchtmittel vorhanden- Getrennte Fehlerinformation von Leuchtmittel und Vorschaltgerät pro Gruppe oder Teilnehmer- Sende-/Empfangsverzögerung nach KNX Wiederkehr parametrierbar- Automatische DALI Adressierung abschaltbar - DALI Einzelbatterie-Leuchten nach EN 62 386 Teil 202 auslösen / stoppen Funktions-, Betriebsdauer- und Teildauerprüfungen über KNX- Für Einzelbatterie-Leuchte kann REST-/INHIBIT- Mode über KNX aktiviert / deaktiviert werden - Batteriekapazität der Notleuchte auslesbar- Übertragung Notlicht-Prüfergebnis auf KNX Mit einem einzigen Anwendungsprogramm sind folgende Funktionen pro Ausgang möglich:- Einstellung max. / min. Dimmgrenzen- Verhalten KNX Ausfall und -Wiederkehr parametrierbar - DALI PowerOn Level programmierbar- DALI Systemfailur Level programmierbar - Dimmgeschwindigkeit auch über KNX veränderbar- Übergangszeiten bis 65.535 Sekunden- lineare oder logarithmische DALI Kennlinie verwendbar- Automatische DALI Adressierung ein-/ausschaltbar- DALI Telegrammrate beeinflussbar- Fehlermeldungen über KNX zu sperren- Quittier-Funktion bei Störmeldungen- Notlicht-Nachlaufzeit (Prolongtime) parametrierbar- In Betrieb Objekt (zyklische Lebenssignal) Eine Kaskadierung von Funktionen ist möglich DALI Inbetriebnahme (Adressen- und Gruppen-Zuordnung)mit ETS unabhängigem Diagnose- und Inbetriebnahme Tool Ausgang: 2 DALI-Ausgang für max. 2x64 DALI TeilnehmerBetriebsspannung:- 100 - 240 V AC/DC, 50/60 Hz (85 ... 265 V AC, 45 ... 65 Hz)- DALI Ausgang 230V spannungsfest (Selbstschutz)- DALI Spannung 16 V DC- DALI Strom max. 250 m
