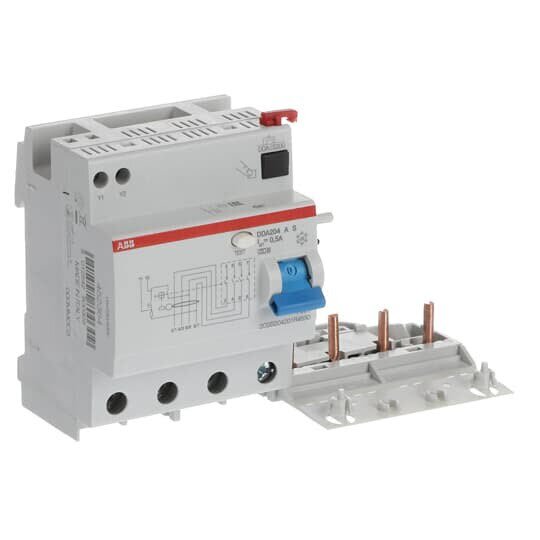

ABB DDA204A S-63/0,5 FI-Block f.S204
4P,Typ A, 63A, 500mA, selektiv
1 Stück
- Listenpreis
- Bitte einloggen
- Art.-Nr.
- 2813105
- EAN
- 8012542800309
- Hersteller-Nr.
- 2CSB204201R4630
- DEHA.-Nr.
- 2259565
- eClass.-Nr.
- 27142210
- Zolltarif-Nr.
- 85362010
| Nennspannung | 230 - 400 V |
| Nennstrom | 63 A |
| Bemessungsfehlerstrom einstellbar | false |
| Bemessungsfehlerstrom | 0.5 - 0.5 A |
| Max. Verzögerungszeit | 0 ms |
| Verzögerungszeit einstellbar | false |
| Polzahl | 4 |
| Fehlerstrom-Typ | A |
| Stoßstromfestigkeit | 5 kA |
| Frequenz | 50/60 Hz |
| Bemessungsisolationsspannung Ui | 500 V |
| Bemessungsstoßspannungsfestigkeit Uimp | 4 kV |
| Verlustleistung | 7,6 W |
| Anschließbarer Leiterquerschnitt eindrähtig | 25 - 25 qmm |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 25 - 25 qmm |
| Fehlauslöseschutz | true |
| Mit Verriegelungsvorrichtung | true |
| Schutzart (IP) | IP2X |
| Umgebungstemperatur während des Betriebs | -25 - 55 €C |
Der FI-Block (RCU) ist zur kundenseitigen Montage mit Sicherungsautomaten der Baureihe S200, S300. Die daraus folgende FI/LS-Kombinationen (RCBOs) bieten Personen- und Sachschutz sowie einen Schutz vor elektrisch gezündeten Bränden gemäß DIN VDE 0100-410 und DIN VDE 0100-530. Sie gewährleisten Schutz von 1P+N, 2P, 3P, 3P+N oder 4P-Stromkreisen gegen Überlast und Kurzschlussströme, Schutz bei sinusförmigen Wechselströmen und pulsierenden Strömen mit glattem Gleichfehlerstrom-Anteil von bis zu 6 mA gegen Erde. Sowie Fehlerschutz (Schutz bei indirektem Berühren) und Brandschutz (mit I¿n = 300 mA). Sie erfüllen die Produktnorm IEC/EN 61009 Anhang G, IEC/EN 61009-2-1.Einsatzgebiete sind Gewerbe- und Industrieanwendungen. Das umfangreiche Zubehörsortiment bietet Ihnen alles, was Sie für Ihre Installationsaufgaben benötigen.Das Bemessungsschaltvermögen beträgt bei Anbau von MCB S200 6 kA, S200 M 10 kA, S300 P 25 kA.Optimaler Kompromiss zwischen Sicherheit und Betriebskontinuität dank der Störfestigkeit gegen ungewolltes Auslösen mit Stoßstromfestigkeit (Stoßstromform 8/20 µs) = 5000 A. Selektivität mit nachgeschalteten Geräten mit einem kleineren Bemessungsfehlerstrom von z.B. 30 mA.
