| Ausführung des elektrischen Anschlusses |
Flachsteckanschluss |
| Komplettgerät mit Sockel |
false |
| Mit abnehmbaren Klemmen |
false |
| Mit LED-Anzeige |
true |
| Bemessungssteuerspeisespannung Us bei AC 50 Hz |
0.0 - 0.0 V |
| Bemessungssteuerspeisespannung Us bei AC 60 Hz |
0.0 - 0.0 V |
| Bemessungssteuerspeisespannung Us bei DC |
24 - 24 V |
| Spannungsart zur Betätigung |
DC |
| Antrieb, Polung |
gepolt |
| Schaltverhalten des Antriebs |
monostabil |
| Anzahl der Kontakte als Öffner |
0 |
| Anzahl der Kontakte als Schließer |
0 |
| Anzahl der Kontakte als Wechsler |
4 |
| Art des Schaltkontaktes |
Einfachkontakt |
| Mit zwangsgeführten Kontakten |
false |
| Werkstoff des Kontaktes |
Silber-Nickel (AgNi) |
| Werkstoff der Kontaktbeschichtung |
sonstige |
| Spannungsart der Betriebsspannung |
AC/DC |
| Betriebsspannung bei AC 50 Hz |
250 - 250 V |
| Betriebsspannung bei AC 60 Hz |
250 - 250 V |
| Nennstrom |
6 A |
| Schutzart (IP) |
IP40 |
| Schutzart (RT) nach IEC 61810-7 |
RT I |
| Breite |
21,2 mm |
| Höhe |
35,6 mm |
| Tiefe |
27,5 mm |

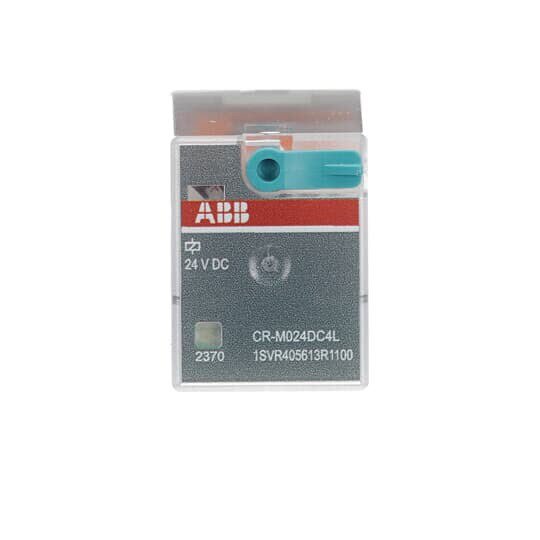

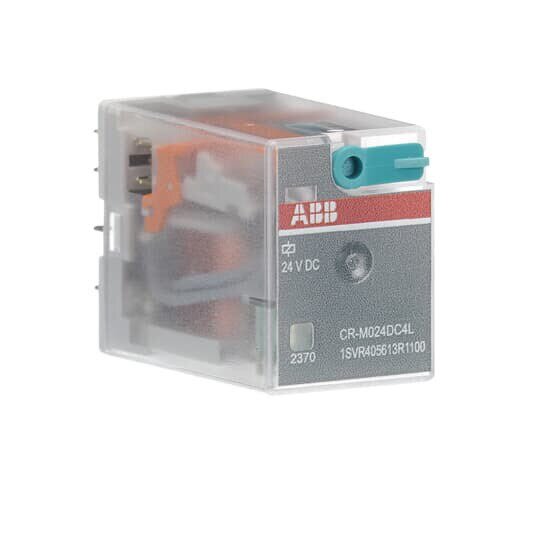

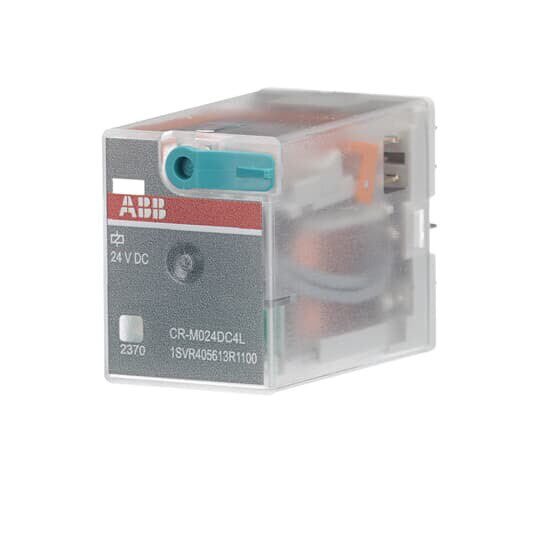

Als Schnittstelle verbinden Interfacerelais die elektronische Steuerungsebene, beispielsweise SPS mit der Ebene der Sensoren/Stellglieder. Hierbei übernehmen sie verschiedene Funktionen: Schalten von Gleich- oder Wechselspannungslasten mit unterschiedlichen ohmschen, induktiven sowie kapazitiven Anteilen, Schalten im Spannungsbereich von einigen mV bis 250 V, Schalten im Stromstärkenbereich von einigen mA bis 12 A, Verstärken schwacher Steuersignale, Potentialtrennung von Steuer- und Lastkreisen sowie die Signalvervielfachung. Die CR-M Reihe verfügt über 13 verschiedene Spulenspannungen mit 2-4 Wechslerkontakte. Eine eingebaute Prüftaste für manuelle Betätigung und Verriegelung der Ausgangskontakte, sowie Relaisvarianten mit oder ohne eingebauter LED können ausgewählt werden. Zwei Sockelvarianten werden angeboten: Standardsockel und logischer Sockel. Steckbare Funktionsmodule wie Verpolschutz / Freilaufdiode, RC-Glieder oder Überspannungsschutz erweitern die einsatzgebiete der steckbaren Miniaturrelais.Normen: CAN/CSA C22.2 No.14, IEC/EN 63000, IEC/EN 61810-1, UL 508Anschlussart: FlachsteckerverbindungAusgang: 4 WechslerAusgangssignal: 250 V / 6 ABemessungssteuerspeisespannung: 24 V DCBreite (Netto-Abmessung): 21,2 mmFunktion: steckbares Interfacerelais CR-MHöhe (Netto-Abmessung): 35,6 mmNettogewicht: 0,033 kgTiefe (Netto-Abmessung): 27,5 mmUnterfunktion: Relais mit eingebauter LED
https://search.abb.com/library/Download.aspx?DocumentID=2CDC001079B0201
Maßzeichnung
|
|
|
|
|
|
|
|
|
|
|
