| Ausführung des elektrischen Anschlusses |
sonstige |
| Mit abnehmbaren Klemmen |
false |
| Externe Stromversorgung erforderlich |
true |
| Spannungsart der Versorgungsspannung |
AC |
| Versorgungsspannung bei AC 50 Hz |
220 - 240 V |
| Versorgungsspannung bei AC 60 Hz |
220 - 240 V |
| Stromart |
AC |
| Strommessbereich |
0.1 - 100 A |
| Ansprechwert Stromstärke 1 |
0.1 - 100 A |
| Ansprechwert Stromstärke 2 |
0.1 - 100 A |
| 1-Phasen-Unterstrom möglich |
true |
| 3-Phasen-Unterstrom möglich |
false |
| 1-Phasen-Überstrom möglich |
true |
| 3-Phasen-Überstrom möglich |
false |
| 1-Phasen-Fenster möglich |
true |
| 3-Phasen-Fenster möglich |
false |
| Enthält Funktion Gleichspannung-Unterstrom |
true |
| Enthält Funktion Gleichspannung-Überstrom |
true |
| Funktion Gleichstrom-Fenster |
true |
| Min. einstellbare Ansprechverzögerungszeit |
0 s |
| Max. zulässige Ansprechverzögerungszeit |
30 s |
| Min. einstellbare Rückfallverzögerungszeit |
0 s |
| Max. zulässige Rückfallverzögerungszeit |
30 s |
| Externer Stromwandler |
false |
| Anzahl der Kontakte als Öffner |
0 |
| Anzahl der Kontakte als Schließer |
0 |
| Anzahl der Kontakte als Wechsler |
1 |
| Spannungsart der Betriebsspannung |
AC |
| Betriebsspannung bei AC 50 Hz |
230 - 230 V |
| Betriebsspannung bei AC 60 Hz |
230 - 230 V |
| Bemessungsschaltstrom |
4 A |
| Breite |
22,5 mm |
| Höhe |
85,6 mm |
| Tiefe |
103,7 mm |

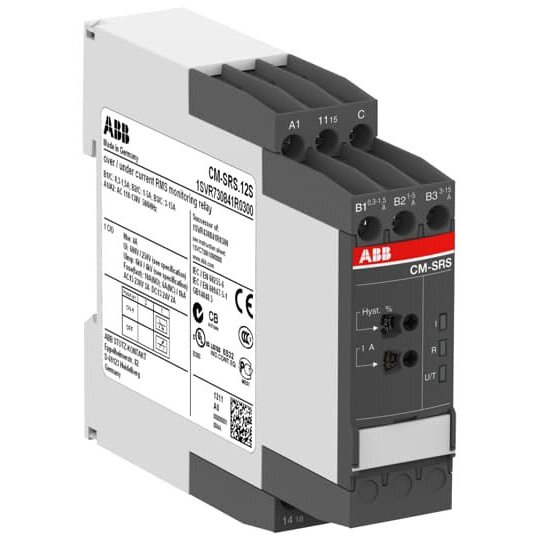

Die Stromüberwachungsrelais der CM Reihe schützen einphasige Netze (DC oder AC) vor Über- und Unterströmen zwischen 3 mA und 15 A. Die Geräte mit dem maximalen Messbereich von 1 A sind in zwei verschiedenen Anschluss-Versionen verfügbar. Sie haben die Wahl zwischen der bewährten Schraubanschlusstechnologie (Doppelkammer-Kasten-Anschlussklemmen) und der werkzeuglosen Easy Connect Anschlusstechnik (Push-in-Klemmen). Geräte mit einem Messbreich von maximal 15 A sind mit Schraubanschlusstechnologie verfügbar.Zur Messbereichserweiterung können Stromwandler der Baureihe CM-CT eingesetzt werden.Beschriftungsschilder, plombierbare Klarsichtabdeckungen und Adapter für Schraubmontage sind als Zubehör erhältlich.Normen: CAN/CSA C22.2 No.14, IEC/EN 63000, IEC/EN 60255-27, IEC/EN 61000-6-2, IEC/EN 61000-6-3, UL 508Anschlussart: SchraubklemmeAusgang: 1 WechslerBemessungsbetriebsstrom AC-12: (230 V) 4 ABemessungsbetriebsstrom AC-15: (230 V) 3 ABemessungsbetriebsstrom DC-12: (24 V) 4 ABemessungsbetriebsstrom DC-13: (24 V) 2 ABemessungsisolationsspannung: Messstromkreis / Ausgangsstromkreis 600 V, Ausgangsstromkreis 1 / Ausgangsstromkreis 2 250 V, Versorgungsstromkreis / Messstromkreis 600 V, Versorgungsstromkreis / Ausgangsstromkreis 250 VBemessungssteuerspeisespannung: 220 ... 240 V ACFunktion: Über- oder UnterstromüberwachungMessbereich: 3 ... 30 mA, 10 ... 100 mA, 0,1 ... 1 ANicht flüchtiger Fehlerspeicher: Nein
