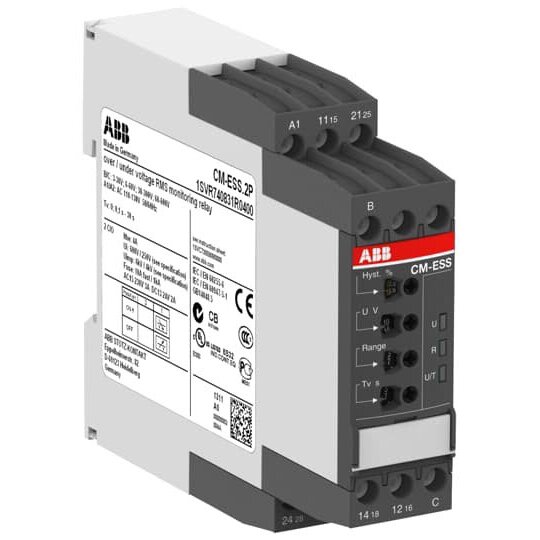

ABB CM-ESS.2P Spannungsüberwachungs relais 2We, B-C=3-600VRMS, 24-240VAC/DC
1 Stück

Ihr Nettopreis
Art.-Nr.
2768934
EAN
4016779852401
Hersteller-Nr.
1SVR740830R0400
DEHA.-Nr.
3869221
eClass.-Nr.
27371801
Zolltarif-Nr.
85364900
Ausführung des elektrischen Anschlusses Federzuganschluss
Mit abnehmbaren Klemmen false
Externe Stromversorgung erforderlich true
Spannungsart der Versorgungsspannung AC/DC
Versorgungsspannung bei AC 50 Hz 24 - 240 V
Versorgungsspannung bei AC 60 Hz 24 - 240 V
Versorgungsspannung bei DC 24 - 240 V
Spannungsmessbereich 1 3 - 600 V
Spannungsart des Messbereichs AC/DC
Ansprechwert Spannung 3 - 600 V
1-Phasen-Unterspannung möglich true
3-Phasen-Unterspannung möglich false
1-Phasen-Überspannung möglich true
3-Phasen-Überspannung möglich false
1-Phasen-Fenster möglich true
3-Phasen-Fenster möglich false
Enthält Funktion Gleichspannung-Unterspannung true
Enthält Funktion Gleichspannung-Überspannung true
Enthält Funktion Gleichspannung-Fenster true
Min. einstellbare Ansprechverzögerungszeit 0 s
Max. zulässige Ansprechverzögerungszeit 0 s
Min. einstellbare Rückfallverzögerungszeit 0 s
Max. zulässige Rückfallverzögerungszeit 30 s
Anzahl der Kontakte als Öffner 0
Anzahl der Kontakte als Schließer 0
Anzahl der Kontakte als Wechsler 2
Spannungsart der Betriebsspannung AC
Betriebsspannung bei AC 50 Hz 230 - 230 V
Betriebsspannung bei AC 60 Hz 230 - 230 V
Bemessungsschaltstrom 4 A
Breite 22,5 mm
Höhe 85,6 mm
Tiefe 103,7 mm

Die Spannungsüberwachungsrelais der CM-Reihe bieten eine zuverlässige Überwachung von Spannungen und die Erkennung von Phasenausfällen in einphasigen Netzen. Alle Geräte sind in zwei verschiedenen Anschluss-Versionen verfügbar. Sie haben die Wahl zwischen der bewährten Schraubanschlusstechnologie (Doppelkammer-Kasten-Anschlussklemmen) und der werkzeuglosen Easy Connect Anschlusstechnik (Push-in-Klemmen).Beschriftungsschilder, plombierbare Klarsichtabdeckungen und Adapter für Schraubmontage sind als Zubehör erhältlich.Normen: CAN/CSA C22.2 No.14, IEC/EN 63000, IEC/EN 60255-27, IEC/EN 61000-6-2, IEC/EN 61000-6-3, UL 508Anschlussart: schraubenlose KlemmenAusgang: 2 WechslerBemessungsbetriebsstrom AC-15: (230 V) 3 ABemessungsbetriebsstrom DC-13: (24 V) 2 ABemessungssteuerspeisespannung: 24 ... 240 V AC/DCBreite (Netto-Abmessung): 22,5 mmFunktion: Über- oder UnterspannungsüberwachungHöhe (Netto-Abmessung): 85,6 mmMessbereich: 3 ... 30 V, 6 ... 60 V, 30 ... 300 V, 60 ... 600 VNettogewicht: 0,142 kgTiefe (Netto-Abmessung): 103,7 mm

DOC CE-Erklärung

Download (Stand: 10.01.2025)

Deeplink Produktseite

Download (Stand: 10.01.2025)

Maßzeichnung

Download (Stand: 10.01.2025)

Montageanleitung

Download (Stand: 10.01.2025)

Montageanleitung

Download (Stand: 10.01.2025)

Produktdatenblatt

Download (Stand: 10.01.2025)

REACH-Erklärung

Download (Stand: 10.01.2025)

RoHS-Erklärung

Download (Stand: 10.01.2025)
