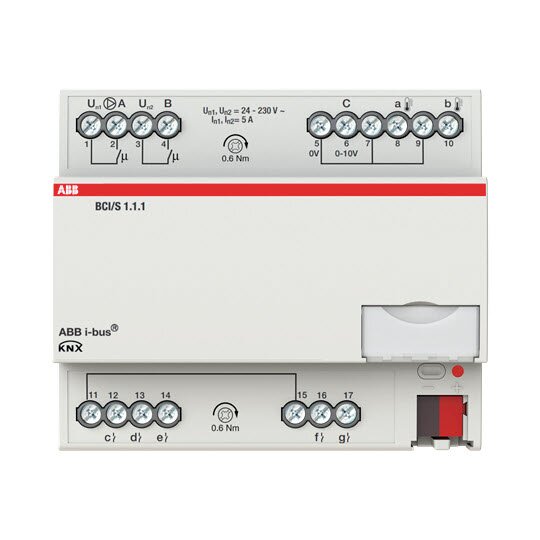

ABB BCI/S1.1.1 Wärme/Kälteerz.Interf,1-f 2CDG110222R0011
1 Stück

Als Schnittstelle zwischen dem KNX System und einem Wärme- oder Kälteerzeuger. Über einen analogen Ausgang (0à10 V) kann der Temperatursollwert oder die -sollwertverstellung an den Wärme-/Kälteerzeuger übertragen werden. Der Sollwert selbst wird über KNX empfangen. Über zwei Binärsignaleingänge kann das Gerät den Zustand des Wärme-/Kälteerzeugers überwachen (über potentialfreie Kontakte) und auf den KNX Bus senden. Das Gerät verfügt über einen Relaisausgang (5 A) mit dem der Wärme-/Kälteerzeuger ein- oder freigeschaltet werden kann. Mit einem zusätzlichen Relaisausgang (5 A) kann die Pumpe des Wärme-/Kälteerzeugers Ein- und Ausgeschaltet werden. Über 3 Binärsignaleingänge kann der Status der Pumpe überwacht (über potentialfreie Kontakte) und diese Rückmeldung in die Steuerung der Pumpe mit einbezogen werden. Für erweiterte Diagnosefunktionen sowie eine verbesserte Inbetriebnahme kann das ABB i-bus Tool genutzt werden.: KNXsener Sensoren für die Pumpenüberwachung und Erzeugeransteuerung- Überlast/Kurzschlussmeldung des Analogausgangs- Einstellung des Pumpenzustands (Ein/Aus) in Abhängigkeit der Aktivität des Erzeugers- Manuelle Übersteuerung der Pumpe Technische Daten:- Eingänge: 7 unabhängige Eingängeo 2 Temperatureingängeo 5 Binäreingänge- Abfragestrom: 1 mA- Unterstützte Temperatursensoren: PT100, PT1000, NTC (10k und 20k), KTY (div. Typen), NI 1000- Sollwertausgang: 1 Analogausgang (0 ... 10V DC)- Pumpenausgang: 1 Relaisausgang 5 Ao Schaltspannung: 250V AC- Erzeuger-Schaltausgang: 1 Relaisausgang 5 Ao Schaltspannung: 250 V ACAnschlüsse: Schraubklemme Kombikopf 0,2...6mm² eindrähtig 0,2...4mm² feindrähtig KNX: Schraubenlose BusanschlussklemmeGehäusematerial: Kunststoff, halogenfrei Entflammbarkeit V-0 gem. UL94Schutzart: IP 20, DIN EN 60 529Montage: auf Tragschiene 35 mm, DIN EN 60 715 ohne Werkzeug, Entnahme aus Verbund Das Produkt kann in jeder Einbaulage betrieben werdenUmgebungstemperatur: -5°C...+45°CBreite: 8 TE à 17,5 mmAbmessungen (H x B x T): 90 x 140 x 63,5 mmBaureihe: Central HVAC ControllersUnterstützte Bussysteme: KNX (TP)Anzahl Eingangskanäle: 5Anzahl Ausgangskanäle: 3Maximale Anzahl Schaltausgänge: 2Maximaler Schaltstrom: 6 AMontageart: DIN-SchieneSchutzart: IP20Breite in Teilungseinheiten: 6
