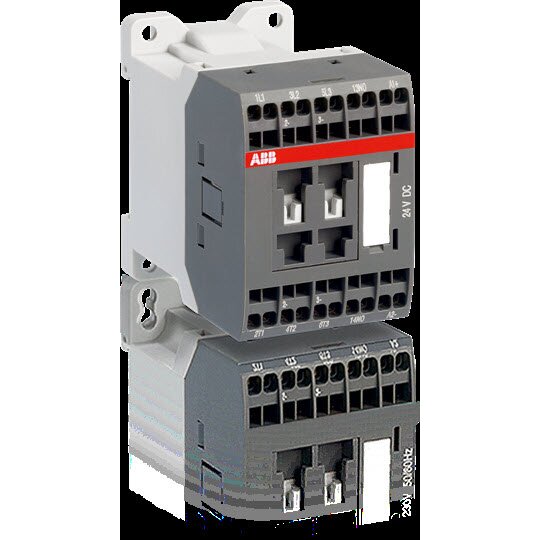

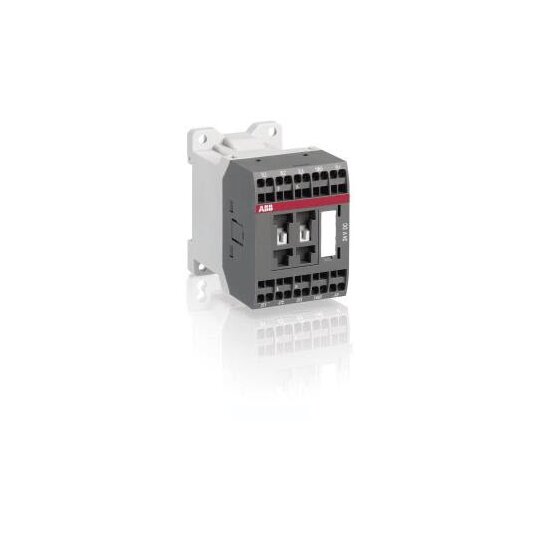

ABB ASL09-30-01S-81 Schütz 24VDC
1 Stück

Schütze AS/ASL 09 bis AS/ASL 16 von 4 bis 7,5 kW AC-3 (400 V) stehen für die sehr kompakte Baureihe mit AC- oder DC-Ansteuerung. Sie schalten Leistungskreise mit Motoren, leicht induktiven oder nicht-induktiven Lasten und verfügen über 3 Hauptschließerkontakte sowie 1 bzw. 5 Hilfskontakte. Anbaubare Zubehörteile sind seitlich einsteckbare Löschglieder sowie 1- polige, frontseitig aufsteckbare Hilfsschalter. Alle Hilfsöffnerkontakte sind als Mirrorkontakte nach IEC60947-5-1 Anhang L ausgeführt. Weiteres Zubehör wie Zeitglieder für An- und Abfallverzögerung, Verdrahtungshilfen sowie Verriegelungsglieder u.a. ergänzen das Sortiment.Normen: IEC 60947-1 / 60947-4-1 and EN 60947-1 / 60947-4-1, UL 508, CSA C22.2 N°14Anschlussart: FederzugklemmeAnzahl Hauptkontakte Öffner: 0Anzahl Hauptkontakte Schließer: 3Anzahl Hilfskontakte Öffner: 1Anzahl Hilfskontakte Schließer: 0Typ Blockschütz: 3-poliges SchützBemessungsbetriebsleistung AC-3: (400 V) 4 kW, (415 V) 4 kW, (440 V) 4 kW, (500 V) 4 kW, (690 V) 4 kW, (220/230/240 V) 2,2 kWBemessungsbetriebsspannung: Hilfsstromkreis 690 V, Hauptstromkreis 690 VBemessungsbetriebsstrom AC-1: (690 V, 40 °C) 20 A, (690 V, 60 °C) 15 A, (690 V, 70 °C) 12 ABemessungsbetriebsstrom AC-3: (415 V, 60 °C) 9 A, (440 V, 60 °C) 8 A, (500 V, 60 °C) 8 A, (690 V, 60 °C) 5 A, (380/400 V, 60 °C) 9 A, (220/230/240 V, 60 °C) 9 ABemessungssteuerspannung: Gleichstrombetrieb 24 V
