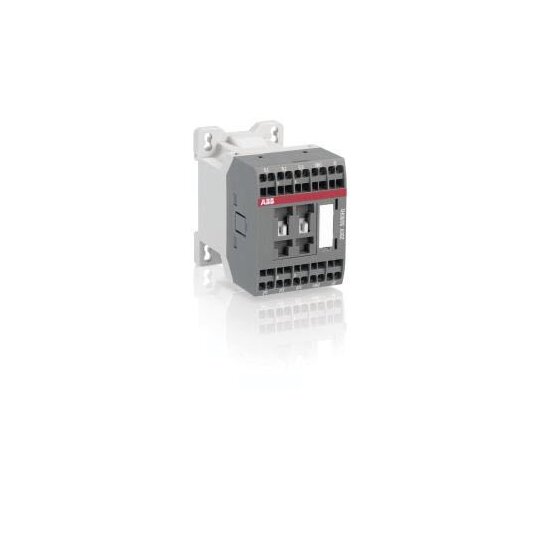

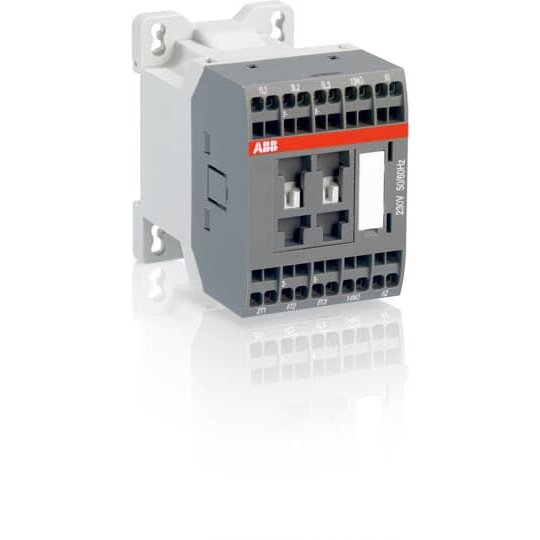

ABB AS16-30-10S-26 Schütz 230/50/60 1SBL121004R2610
1 Stück

Schütze AS/ASL 09 bis AS/ASL 16 von 4 bis 7,5 kW AC-3 (400 V) stehen für die sehr kompakte Baureihe mit AC- oder DC-Ansteuerung. Sie schalten Leistungskreise mit Motoren, leicht induktiven oder nicht-induktiven Lasten und verfügen über 3 Hauptschließerkontakte sowie 1 bzw. 5 Hilfskontakte. Anbaubare Zubehörteile sind seitlich einsteckbare Löschglieder sowie 1- polige, frontseitig aufsteckbare Hilfsschalter. Alle Hilfsöffnerkontakte sind als Mirrorkontakte nach IEC60947-5-1 Anhang L ausgeführt. Weiteres Zubehör wie Zeitglieder für An- und Abfallverzögerung, Verdrahtungshilfen sowie Verriegelungsglieder u.a. ergänzen das Sortiment.ahl Hauptkontakte Öffner: 0Anzahl Hauptkontakte Schließer: 3Anzahl Hilfskontakte Öffner: 0Anzahl Hilfskontakte Schließer: 1Typ Blockschütz: 3-poliges SchützBemessungsbetriebsleistung AC-3: (400 V) 7,5 kW, (415 V) 7,5 kW, (440 V) 7,5 kW, (500 V) 7,5 kW, (690 V) 7,5 kW, (220/230/240 V) 4 kWBemessungsbetriebsspannung: Hilfsstromkreis 690 V, Hauptstromkreis 690 VBemessungsbetriebsstrom AC-1: (690 V, 40 °C) 22 A, (690 V, 60 °C) 17 A, (690 V, 70 °C) 14 ABemessungsbetriebsstrom AC-3: (415 V, 60 °C) 15,5 A, (440 V, 60 °C) 13,6 A, (500 V, 60 °C) 12,5 A, (690 V, 60 °C) 9 A, (380/400 V, 60 °C) 15,5 A, (220/230/240 V, 60 °C) 15,7 ABemessungssteuerspannung: 50 Hz 230 V, 60 Hz 230 V
