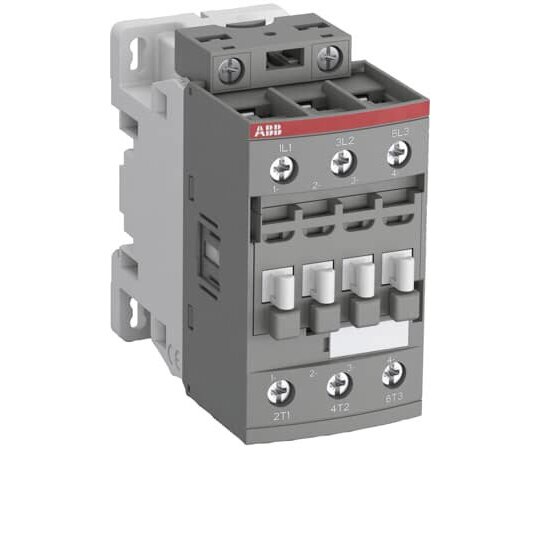

ABB AFC30-30-00-80 Schütz 220-230V 50Hz / 230-240V 60Hz 1SBL271001R8000
1 Stück

Ihr Nettopreis
Art.-Nr.
2814560
EAN
3471523014947
Hersteller-Nr.
1SBL271001R8000
DEHA.-Nr.
6752351
eClass.-Nr.
27371003
Zolltarif-Nr.
85365080
Bemessungssteuerspeisespannung Us bei AC 50 Hz 220 - 240 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz 220 - 240 V
Bemessungssteuerspeisespannung Us bei DC 220 - 240 V
Spannungsart zur Betätigung AC
Anzahl der Öffner als Hauptkontakte 0
Anzahl der Schließer als Hauptkontakte 3
Anschlussart Hauptstromkreis Schraubanschluss
Betriebsspannung bei AC 50 Hz 690 - 690 V
Betriebsspannung bei AC 60 Hz 690 - 690 V
Bemessungsbetriebsstrom Ie bei AC-1, 400 V 50 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V 32 A
Bemessungsbetriebsleistung bei AC-3, 400 V 15 kW
Bemessungsbetriebsleistung NEMA 14,914 kW
Anzahl der Hilfskontakte als Schließer 0
Anzahl der Hilfskontakte als Öffner 0
Geeignet für Reiheneinbau false
Breite 45 mm
Höhe 86 mm
Tiefe 86 mm

Schütze der Baureihe AFC30 - 15 kW AC-3 (400V) schalten Leistungskreise mit Motoren, leicht induktiven oder nicht-induktiven Lasten gemäß IEC/EN 60947-4-1 bzw. IEC/EN 60947-5-1.Flexibel wechselbare Spulenanschlussklemmen erlauben den Anschluss von oben und von unten. Als anbaubare Zubehörteile sind 1- u. 4-polige frontseitige, sowie rechts- u linksseitige 2-polige Hilfsschalter verfügbar. Alle Hilfsöffnerkontakte sind als Mirrorkontakte nach IEC60947-4-1 Anhang F ausgeführt.Normen: IEC/EN 60947-1, IEC/EN 60947-4-1, UL 60947-4-1, CSA C22.2 No. 60947-4-1Anschlussart: SchraubklemmeAnzahl Hauptkontakte Öffner: 0Anzahl Hauptkontakte Schließer: 3Anzahl Hilfskontakte Öffner: 0Anzahl Hilfskontakte Schließer: 0Typ Blockschütz: 3-poliges SchützBemessungsbetriebsleistung AC-3: (415 V) 15 kW, (440 V) 18,5 kW, (500 V) 18,5 kW, (690 V) 18,5 kW, (380/400 V) 15 kW, (220/230/240 V) 9 kWBemessungsbetriebsspannung: Hauptstromkreis 690 VBemessungsbetriebsstrom AC-1: (690 V, 40 °C) 50 A, (690 V, 60 °C) 42 A, (690 V, 70 °C) 37 ABemessungsbetriebsstrom AC-3: (415 V, 60 °C) 32 A, (440 V, 60 °C) 32 A, (500 V, 60 °C) 28 A, (690 V, 60 °C) 21 A, (380/400 V, 60 °C) 32 A, (220/230/240 V, 60 °C) 33 ABemessungssteuerspannung: 50 Hz 220 ... 230 V, 60 Hz 230 ... 240 V

DOC CE-Erklärung

Download (Stand: 10.01.2025)

Deeplink Produktseite

Download (Stand: 10.01.2025)

Maßzeichnung

Download (Stand: 10.01.2025)

Montageanleitung

Download (Stand: 10.01.2025)

Produktdatenblatt

Download (Stand: 10.01.2025)

REACH-Erklärung

Download (Stand: 10.01.2025)

RoHS-Erklärung

Download (Stand: 10.01.2025)
