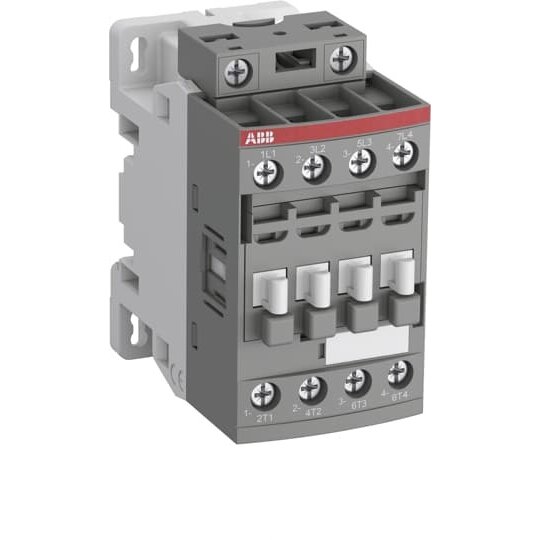

ABB AFC16-40-00-80 Schütz 220-230V 50Hz / 230-240V 60Hz 1SBL171201R8000
1 Stück

Bemessungssteuerspeisespannung Us bei AC 50 Hz	220 - 240 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz	220 - 240 V
Bemessungssteuerspeisespannung Us bei DC	220 - 240 V
Spannungsart zur Betätigung	AC
Anzahl der Öffner als Hauptkontakte	0
Anzahl der Schließer als Hauptkontakte	4
Anschlussart Hauptstromkreis	Schraubanschluss
Betriebsspannung bei AC 50 Hz	690 - 690 V
Betriebsspannung bei AC 60 Hz	690 - 690 V
Bemessungsbetriebsstrom Ie bei AC-1, 400 V	30 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V	18 A
Bemessungsbetriebsleistung bei AC-3, 400 V	7,5 kW
Anzahl der Hilfskontakte als Schließer	0
Anzahl der Hilfskontakte als Öffner	0
Geeignet für Reiheneinbau	false
Breite	45 mm
Höhe	86 mm
Tiefe	77 mm
