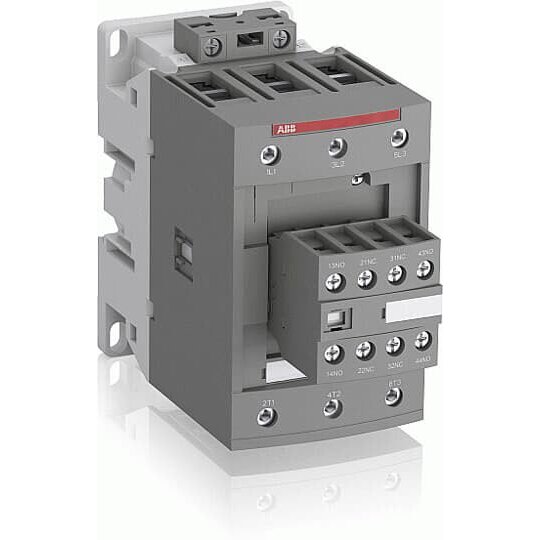

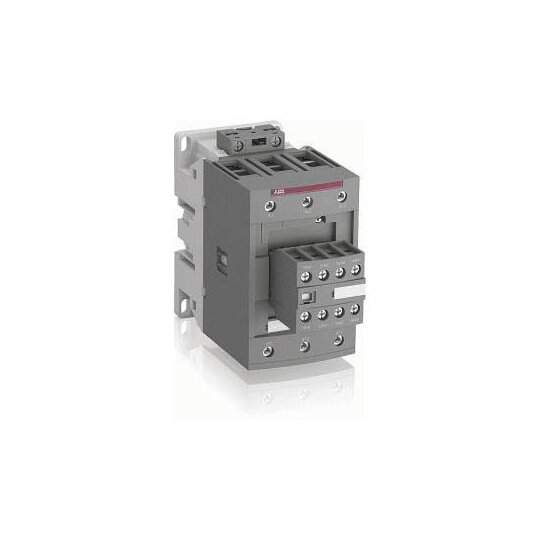

ABB AF96-30-22-13 Schütz 100-250V50/60Hz-DC
1 Stück

Listenpreis
Art.-Nr.
2779844
EAN
3471523133433
Hersteller-Nr.
1SBL407001R1322
DEHA.-Nr.
4106618
eClass.-Nr.
27371003
Zolltarif-Nr.
85365080
Bemessungssteuerspeisespannung Us bei AC 50 Hz 100 - 250 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz 100 - 250 V
Bemessungssteuerspeisespannung Us bei DC 100 - 250 V
Spannungsart zur Betätigung AC/DC
Anzahl der Öffner als Hauptkontakte 0
Anzahl der Schließer als Hauptkontakte 3
Anschlussart Hauptstromkreis Schraubanschluss
Betriebsspannung bei AC 50 Hz 690 - 1000 V
Betriebsspannung bei AC 60 Hz 690 - 1000 V
Bemessungsbetriebsstrom Ie bei AC-1, 400 V 130 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V 105 A
Bemessungsbetriebsleistung bei AC-3, 400 V 45 kW
Bemessungsbetriebsleistung NEMA 55,9275 kW
Anzahl der Hilfskontakte als Schließer 2
Anzahl der Hilfskontakte als Öffner 2
Geeignet für Reiheneinbau false
Breite 70 mm
Höhe 125,5 mm
Tiefe 149 mm

Schütze der Baureihe AF96 - 45 kW AC-3 (400V) schalten Leistungskreise mit Motoren, leicht induktiven oder nicht-induktiven Lasten gemäß IEC/EN 60947-4-1 bzw. IEC/EN 60947-5-1.Flexibel wechselbare Spulenanschlussklemmen erlauben den Anschluss von oben und von unten. Als anbaubare Zubehörteile sind 1- u. 4-polige frontseitige, sowie rechts- u linksseitige 2-polige Hilfsschalter verfügbar. Alle Hilfsöffnerkontakte sind als Mirrorkontakte nach IEC60947-4-1 Anhang F ausgeführt. Löschglieder sind bauseits integriert.Normen: IEC/EN 60947-1, IEC/EN 60947-4-1, UL 60947-1, UL 60947-4-1, CSA C22.2 No. 60947-1:22, CSA C22.2 No. 60947-4-1:22Anschlussart: SchraubklemmeAnzahl Hauptkontakte Öffner: 0Anzahl Hauptkontakte Schließer: 3Anzahl Hilfskontakte Öffner: 2Anzahl Hilfskontakte Schließer: 2Typ Blockschütz: 3-poliges SchützBemessungsbetriebsleistung AC-3: (415 V) 55 kW, (440 V) 55 kW, (500 V) 55 kW, (690 V) 55 kW, (1000 V) 40 kW, (380/400 V) 45 kW / 55 kW, (220/230/240 V) 25 kW / 30 kWBemessungsbetriebsspannung: Hilfsstromkreis 690 V, Hauptstromkreis 1000 VBemessungsbetriebsstrom AC-1: (690 V, 40 °C) 130 A, (690 V, 60 °C) 105 A, (690 V, 70 °C) 90 ABemessungsbetriebsstrom AC-3: (415 V, 60 °C) 96 A, (440 V, 60 °C) 96 A, (500 V, 60 °C) 80 A, (690 V, 60 °C) 57 A, (1000 V, 60 °C) 30 A, (380/400 V, 60 °C) 105 A, (220/230/240 V, 60 °C) 105 ABemessungssteuerspannung: 50 Hz 100 ... 250 V, 60 Hz 100 ... 250 V, Gleichstrombetrieb 100 ... 250 V
